随着铁路运输综合性检测设备的大量应用，对它们的溯源方法的研究成为目 前铁路计量工作中的一项重要内容。本文对电力机车BC11003型压力传感器、压力表试验台 校准方案的设计、溯源设备和校准方法的选择进行了探讨。

1.概述

近年来，随着铁路技术的快速发展，靠人为操 作检测设备读取数据的机会越来越少，靠计算机自 动读取数据的检测结果越来越多。随着我局电力 机车的运用、检修工作的逐步展开，大量新配备的 综合性检测设备也陆续通过验收、投人使用，对它 们的溯源方法的研究成为目前计量工作中的一项 重要内容。现对电力机车BC11003型压力传感 器、压力表试验台校准方案的设计、溯源设备和校 准方法的选择进行探讨。

2.校准方案的设计

BC11003压力传感器、压力表试验台适用范围 为:各型电力机车的弹簧管式单、双机械压力表， GY - 10 压力传感器、CY -YZ- 10、CZY1、CY. YZ -1压力变送器及配套仪表的单校及联校。本系 统采用计算机自动控制,完成测试功能的自动切 换，模拟量的信号输入与输出。本校准过程主要针 对BC11003试验台的显示部分和压力/电压转换 部分即AK-4型压力传感器两大部分进行校准。 校准方案设计参照多功能仪器仪表的检定（校 准），对BC11003型试验台进行分项校准、综合评 定,力争实现校准的科学合理、快捷准确。

3.技术参数论证

3.1试验台技术参数 ' (1)压力显示范围:0〜4.000 MPa;

分辨率:0.001 MPa；

电压模拟范围:0~10_000 V;

探讨

分辨率:0_001 V；

电流模拟范围:0 ~ 20.000 mA;

分辨率:0.001 mA；

精度等级:0.1级。

溯源设备的的选择及技术参数

溯源设备的选择，要综合考虑准确性、经济性、 使用环境及测量范围等因素。溯源设备的测量范 围应为被校准量上限值1 ~ 1.25倍;准确度要求一 般应高于被校准设备。本试验台机械压力表部分， AK-4型压力传感器的准确度为±0.5% FS，被检 机车压力表的准确度等级为1.6级，选定准确度等 级为0.25级的精密压力表进行校准。配套仪表校 验部分，试验台电压分辨力为0.01 V，电流分辨力 为0.01 mA，可选用准确度等级为0.03%数字万用 表进行校准。压力传感器校准部分，选定准确度等 级为0_ 05%的D030 - EG三用表校验仪作为标准 电压或标准电流的输人。对AK - 4型压力传感器 进行校准时选用准确度等级为0.03%台式数字万 用表进行校准。

4.校准方法

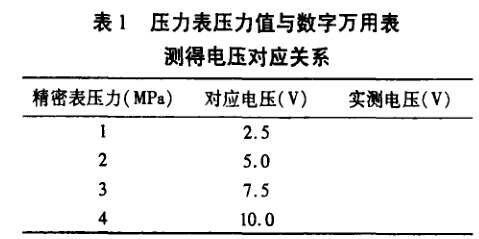

在进行各项校准之前，应首先对AK-4型压 力传感器进行校准。传感器1、4接口连接24 V电 源，2、3接口并入台式数字万用表，压力校验器上 安装0.25级(0~6)MPa精密压力表，压力校验器 造压，精密压力表压力值（MPa)与数字万用表测得 电压(V)对应关系如表1。

4.1机械压力表校验部分的校准

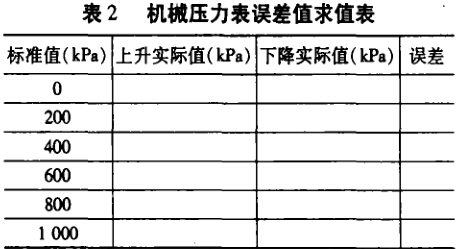

计算机启动，双击桌面上“机械表”图标，计算 机进人弹簧管式压力表校验界面。将0.25级(0~ 1.6) MPa精密压力表与校验器连接好，顺时针旋转 压力校验器手轮，精密压力表与试验台面板液晶显 示压力一起上升，根据表2中标准值，点击保存每 一校验点的标准传感器测得值，比较两者各点上的 指示值，即可得到误差值。

误差分析参考JJG52 - 1999《弹簧式一般压力 表真空表检定规程》。

4.2配套仪表校验部分的校准

单击“仪表校验”图标,进人压力传感器配套 仪表校验界面。将0.03%数字万用表接到配套仪 表接口的测试位2，用鼠标拖动“手动输出”，在0. 03%数字万用表分别显示0 V、0.4 V、0.8 V、1.2 V、1.6 V和2 V(标准值)时,点击保存标准传感器 测得值，与对应电压或压力值相比较，得到误差。 如表3。

误差分析参考JJG124 -2005《电流表、电压表、功率表及电阻表检定规程》。

4.3压力传感器部分的校准

4.3.1电流型

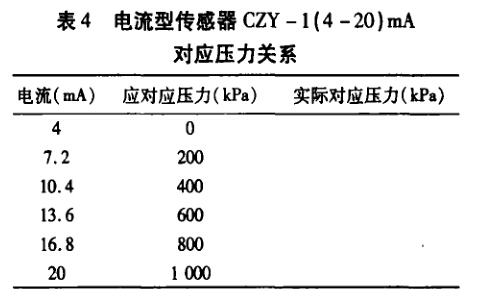

单击桌面上“压力表-电压电流型”图标，计 算机进人电压、电流型压力变送器及配套仪表校验 主界面。选择传感器类型（如电流型CZY-1(4- 20)mA)，单击“传感器校验”图标,进人电流型传 感器校验界面。将D030 - EG三用表校验仪与试 验台测试线（电流型）相连，三用表校验仪输人一 个标准电流（mA)，液晶显示屏上“传感器/压力” 部分显示一对应压力（kPa)。对应关系如表4。

4.3.2电压型

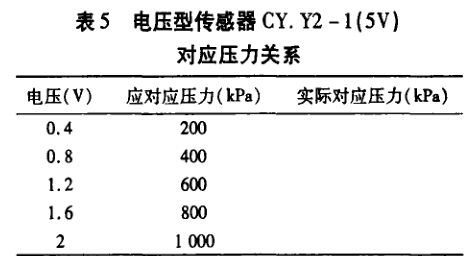

单击桌面上“压力表-电压电流型”图标，计 算机进人电压、电流型压力变送器及配套仪表校验 主界面。选择传感器类型（如电压型CY.Y2-1(5 V)),单击“传感器校验”图标，进人电压型传感器 校验界面。将D030-EG三用表校验仪与试验台 测试线（电压型）相连，三用表校验仪输人一个标 准电压(V),液晶显示屏“传感器/压力”部分显示 一对应压力（kPa)。对应关系如表5。

4.4成套校验部分的校准

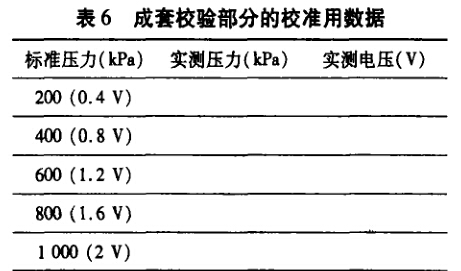

单击桌面上“压力表-电压电流型”图标，计 算机进人电压、电流型压力变送器及配套仪表校验 主界面。选择传感器类型（如电压型CY.Y2-1(5 V))，单击“成套校验”图标，进人压力传感器及配 套仪表成套校验界面。将0.03%数字万用表测试 线连接到配套仪表接口的测试位2,将D030 - EG 三用表校验仪与试验台测试线（电压型）相连。压 力校验器上安装0. 25级(0 ~ 1. 6) MPa精密压力 表。三用表校验仪分别输出标准电压0.4 V、0. 8 V、1.2 V、1.6 V及2 V，同时相对应压力校验器造 压到 200 kPa、400 kPa、600 kPa、800 kPa 及 1 000 kPa时，比较液晶显示屏上“传感器/压力”部分示 值。查看数字万用表所显示的电压值。如表6。

5.校准结果处理

根据试验台各项技术指标及所使用溯源设备 准确度等相关信息进行不确定度计算，得到试验台 的不确定度。将所得测量数据及不确定度填人校 准证书。试验台状态的确认按照使用要求及 JJF1094 - 2002《测量设备特性评定》。

经各项参数校准符合试验台技术参数要求，出 具校准证书,加贴准用标识。不符合技术参数要 求，禁止使用，经维修调试再次校准。

6.复校时间间隔的确定

复校时间间隔的确定按照JJF1139 -2005《计 量器具检定周期确定原则和方法》的要求，根据此 试验台的使用频率，所校准项目的年变化量及使用 者要求,复校时间间隔暂定一年。
