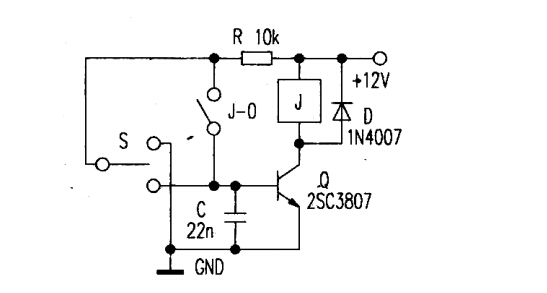

本文介绍一种采用微弱电控电接点压力表的方法，本法彻底解决了电接点压力表易被烧毁这 一老大难题，又解决了控制电路自身耗电过大的问题。这种微功耗可保证具有很长的使用寿命， 并且由于压力表中的弱电与强电完全隔离，运作更安全。本控制器灵敏度极高，不易失控。且上 限压与下限压的距离能拉开，使罐中的排水量增加，从而降低水泵启动次数，这正弥补了压力开 关的缺陷，因而适用于大容积长年工作且供水任务繁重的压力罐，控制电路如附图所示。

电路工作原理压力罐中无水或少水时，电接点压力表S的动臂与下端相连，Q得到偏流而 导通，J吸合，水泵开始打水。S的动臂离开下端，由于J一0同时吸合，故J继续保持吸合状态， 水泵继续打水。当S的动臂与上端相连时，Q失去偏流而截止，J释放，打水过程结束，进入放 水过程。5的动臂离开上端，但仍然得不到偏流，这个过程一直持续到S的动臂与下端相连，重 新开始打水，如此周而复始。

该电路设计简洁可靠，只要连接正确，一般无需调试。电路中C为消除干扰用的。
