介绍水泵备自投的2种控喇方式，指出用电接点压力表政行备用泵负故控刺的优点及其注意事 项。

0.引言

在电气工程设计中，常遇到 水泵的电气控制问题。一般情况 下，水电接点压力表泵为2台一一 1台工作1台备用，在工作泵出现 故障时，备用泵应能自投（特别是 消防水泵，备用泵必须尽快自投， 以满足火灾时对消防水的要求）。 常规设计中，备用泵的自投多采 用在控制回路中接入主接触器的 常闭触点来实现。笔者最近在几 个工程实践中，采用电接点压力 表对备用泵进行自投控制，经过 调试、验收，反应良好。下面以全 压启动水泵为例，对2种方案进行 比较。

1.用主接触器的触点进行备用 泵的自投控制

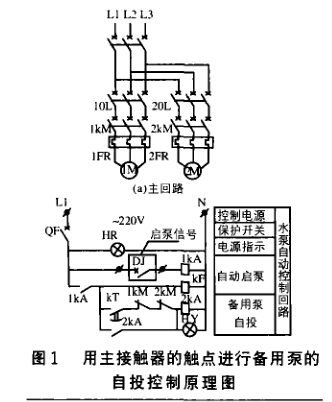

用主接触器的触点进行备用 泵自投的控制原理简图如图1。图中，1KA为主泵启泵信号，2KA为 备用录启泵信号。当系统启动工 作水泵(1#泵)时，在时间继电器KT 设定的时间内，若工作泵正常运 转，则备用自投控制回路中1KM 主接触器的常闭触点打开，2KA 中间继电器不带电，备用泵不能 启动。相反，在时间继电器KT设 定的时间内，若工作泵不能正常 工作，则备用自投控制回路中 1KM主接触器的常闭触点闭合， 2KA中间继电器带电，启动备用 泵，同时互锁切除工作泵。但是水 泵同其他电机一样，存在堵转的 情况（即水泵的电气线路按正常情 况巳接通，但水泵没有正常运 转），此时水管中的水压达不到要 求，备用泵又不能自投。另外，在 消防泵中多为多级泵，经常有消 防泵漏水的情况发生，这时备用 泵同样不能自投，影响消防人员 对火灾的扑救，使生命和财产遭 到损失。由此可知，用主接触器的 触点进行备用泵的自投控制，可 能会出现备用泵不能可靠自投或 主泵工作水压达不到要求的问题。

2.用电接点压力表进行备用泵 的自投控制

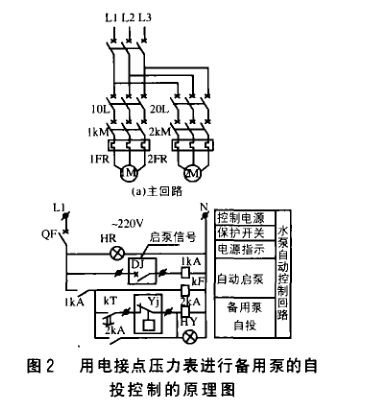

用电接点压力表进行备用泵 自投的控制原理简图如图2。图 中，1KA为主泵启泵信号，2KA为 备用栗启栗信号。当系统启动工 作水泵(1#泵)时，在时间继电器KT 设定的时间内，若工作泵正常运 转，则工作泵管口的出口压力能 达到规定要求，备用自投控制回 路中YJ电接点压力表的常闭触点 打开，2KA中间继电器不带电，则 备用泵不能启动。相反，在时间继 电器KT设定的时间内，若工作泵 不能正常工作，则工作泵管口的 出口压力不能达到规定要求，备 用自投控制回路中YJ电接点压力 表的常闭触点闭合，2KA中间继 电器带电，启动备用泵，同时互锁 切除工作泵。此控制回路就不会 因为水泵堵转而影响正常供水， 在消防水泵中显得尤其重要。即 使是工作水泵启动了，但在时间 继电器KT规定的时间内其管口的 水压没有达到规定的要求，备用 泵也会自投（主泵和备用泵就不 能互锁），此方法适用于消防水 泵，可使消防水管的水压满足消 防要求。由此可知，用电接点压力 表进行备用泵的自投控制，就可 以消除备用泵不能岢靠自投或主 泵工作水压达不到要求的问题。

3.用电接点压力表进行备用泵 自投控制的注意事项

用电接点压力表进行备用泵 的自投控制需注意以下几点：

(1)电气专业需给给排水专业反提条件，请他们在管道上设置电接点压力表。

(2)电接点压力表应设置在供水主管上，并尽可能离水泵远一些，以减少水泵对电接点压力表的冲击。

（3 )电接点压力表的压力设定，需请给排水专业根据楼高设定。

（4) KT时间继电器的时间可 自行设定，一般设定为10〜15s。
