常见的电接点压力表控制电 路采用2只220V中间继电器，其 成本较高，且压力表触点承受较 大负荷易损坏，降低了压力表使 用寿命。现采用了晶体管开关电 路，避免了上述缺点。

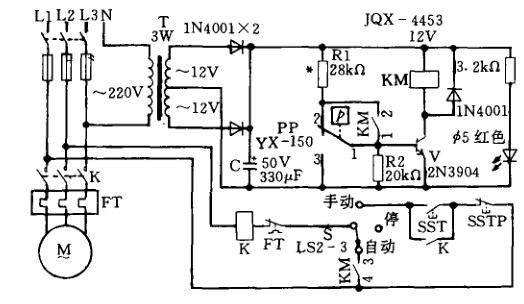

1.工作原理 电气原理如 附图所示。接通电源，将主令开 关S投向“自动”，如此时压力低 于下限值，电接点压力表PP的触 点1 _ 2接通，经R1与R2分压 后，在三极管V的基极加上正偏 压，V导通，直流继电器KM得电 动作。动作后，KM的触点3 - 4 闭合，接触器K得电，电机M转 动；KM触点1 _ 2闭合，短接PP LJL2L3N 触点1-2。当压力大于下限值 而小于上限值时，PP的触点1、2、 3互不接通，由于KM的触点1 一 2仍闭合，故KM不会释放，M继 续运行。当压力达上限值时，PP 的触点1-3闭合，V截止，KM释 放，触点3-4断开，K失电，M停 止运转0

2.元件选用本电路适用 电机功率不大于10kW，接触器额 定电流不大于20A的场合。当 电机功率为10〜30kW、接触器额 定电流不大于60A时，KM应改 用JQX - 1型，其额定电压27V。 该继电器有两对容量不同的常断 触点，大容量触点作KM的3 -4， 小容量触点作 KM 的 1 - 2。 变压器T更换 为 5W、220V/ (2 x 27)V，其 他不变。V可 用 9013、 9014 或2N555要求 /3>80o

3.调试 用1 0 kD电阻串联约50kn可调电阻后暂代 Rio将可调电阻先调到最大值， 暂不接压力表。将压力表的1与 2端用导线短接，只向T的一次 侧通入220V交流电压，用直流电 压表测KM线圈两端电压f/KM， t/KM值会随着可调电阻值的减小 而增加。当^/训达7 ~ 9V时，KM 闭合，继续调小可变电阻值，Um 相应增大。当可变电阻达一定值 后，不再增加，此时晶体管进 人饱和区，停电后测得此时lOkO 与可变电阻之串联值。假设上述 值为35kn,为了加深饱和程度， 应适当减小阻值，取R、=25〜 28ka即可。换上R1后，去掉1 与2短接线，再向T通电，用导线 将1与2短接一下后，再断开，此 时，KM应吸合并保持吸合状态 不变。之后，用导线将压力表的 1与3短接一下再断开，此时，KM 应释放并保持释放状态不变，调 试完毕。

4.使用情况本电路应用 在襄阳宾馆消防自动加压水泵和 本厂20kW电烘箱上，工作正常。
