检定电接点压力表的简单信号指示装置

发布时间：2018-05-29 11:42:24 浏览：次

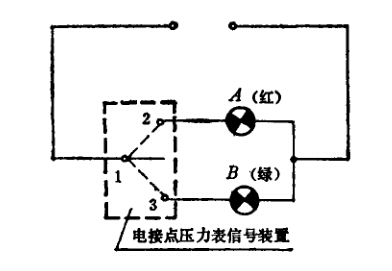

对电接点信号装置进行检定。一般用专用的检定信号指示装置。我们利用检定室电器开关板上的照明低压电源（BK — 50型控制变压器输出电压有6.3V和36V，我们选用6.3V)，3 — 4米电线，6.3 V红、绿指示灯各一个，组成检定信号指示装置（见图），同样能达到理想的检定效果。

然后将上限的信号接触指针先后定于三个以上不同的检定点上，再缓慢地增加压力，一直到接点1、2接通，指示灯3发亮的瞬时为止。同样将下限的信号接触指针也先后定于三个以上不同的检定点上，缓慢地降压，直到接点1、3接通，指示灯B发亮的瞬时为止。这时标准压力表的读数与信号指示值间偏差不得超过允许基本误差的绝对值，即完成了对被检电接点压力表的检定工作。
