压力表的正确安装方法有两种：

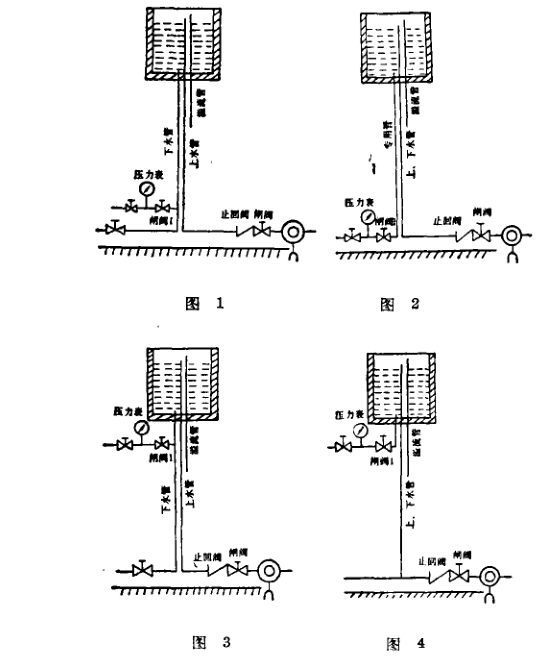

一、若水塔的上、下水管是分开的,压力表可安装 在下水管上,如图1所示。

二、若水塔的上、下水管合用一根管子,要另敷设 一专用管来安装压力表，如图2所示。

电接点压力表的安装位置也可选择在水塔上面， 如图3和图4所示。

压力表安装在水塔上时，它只反映出水箱内水位 所形成的压力,压力表的有效动程就大些,这对自动控 制的准确性有好处。缺点是维护、检修困难，因为要爬 上几十米的水塔上去维修，.不是一般人能胜任的。压 力表安装在地面机房内时，压力表同时反映出水箱里 和水管里水的压力，因此压力表的有效动程就小些。但 它的优点是维护、检修方便,并能从压力表的读数知道 水箱里的水位高低。因此压力表安装在什么地方，可根据实际情況确定。

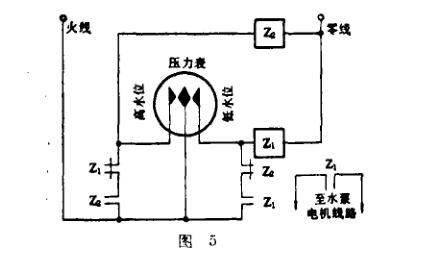

电接点压力表式水位自动控制器与其他水位自动 控制器比较起来，其最大优点就是可靠性高,维护检修 容易。我们单位里的水塔，自从使用电接点压力表式 水位控制器(安装在地面机房内）以来,羞不多十年了, 没有发生过失控现象D所以它是值得推荐的一种水位 控制器。我们设计的电接点压力表式水位控制器如图 5所示,用两个中间继电器来实现自动控制。

在调试电接点压力表式水位控制器时应注意，若 发现压力表的动表针有波动，可慢慢关小闸阀1,直至 动表针随用水量的下降缓慢地变化为止。
