在我们日常检定工作中，压力表是一种使用量大面广的强制检定 计量器具,对压力表产生的系统误差的调整很容易完成,但是对其产生 的非线性误差就很难调整了。如何保证其准确可靠尤为重要。为此,谈 谈个人粗浅的体会。

一、压力表的主要构造

一般压力表的主要部件有弹簧管、机芯、示值机构和外壳等。关键 部件有两个:一个是弹簧管，它是压力表的感压原件，将压力换成位移;另 一个是机芯，它是压力表的心脏，能将弹簧管自由端的微小位移量放大， 达到易于观察读数的程度。机芯部件包括中心齿轮、扇形齿轮、游丝、调 节螺钉以及连杆等。

二、正确选用压力表是准确测量的前提

如一块0~1.6MPa，l,6级的压力表，检定示值如表1.0.4MPa、0.8MPa 两点是负误差,1.2MPa则出现正误差，1.6MPa又是负误差，它们出现的误 差没有规律性，所提出的技术条件下，选择主要考虑如下三个方面:（1 ) 根据被测压力的大小，确定压力表量程。对于弹•性式压力表，为了保证 弹性元件在弹性变形的安全范围内可靠地工作，•在选择压力表量程时， 必须考虑到留有充分的佘地。（2)—般在被测压力比较稳定的情况下， 最大压力值应不超过满量程的，一般压力表最大量程选择在接近或大 于正常压力测量值的1.5倍。（3)在测高压压力时，一般压力表最大量程 选择应大于最大压力测量值的1.7倍，为了保证压力测量精度,最小压 力测量应髙于压力表测量量程的1/3。压力表的选用应根据使用要求，' 针对具体情况作具体分析。在符合生产过程所提出的技术条件下，本着 节约原则，合理地进行种类、型号、量程、精度等级的选择。

三、正确调整弹簧管式压力表(以下简称压力表)示值误差

所谓示值误差，即仪表的指示值与仪表的标称值之差。示值误差包括非线性示值误差和线性示值误差。

示值误差的特征:指针指示在刻度盘上表现为前半部为负数，后半 部为正，或者相反。

弹簧管式压力表，从测量上限(一般为零)到测量下限，一般指针偏转 角为270。、240°、180°三种情况。调整示值误差时，可取下表盘，将指 针向下垂直安放，加压达到该表测量上限，视其指针偏转角是否能达到 270°、240。、180° (依表盘的设计而定)。被测表为弹簧管式一般压力 表，其最佳值为Y =X + d式中，X为标准压力表示值；d为被测表与 标准压方表示值之差。测量时，在装置工作正常和相同条件下，对标准 压力表给出的某一标准压力值进行重复测量，测量次数不得少于5次， 读出5个值，算出平均值是压力沿增加方向的10MP a、20MP a、 30MP a、40MP a 读数值。

四、正确分析压力表的估读误差

压力表按其所传递的介质分为气压式和液压式，日常生产、生活中 所用的多为1.5级量程不同的液压式压力表。压力表的技术指标主要包 括最大允许碁本误差、回程误差、轻敲变动量、估读误差等。

首先应掌握一个基本概念一估读误差的临界点，即指针在被检 表标定值测试时，处于最大允许基本误差临界值。

下面我以一块1.5级（0 ~ 60)Mpa的压力表为例，分析如何正确读、 写估读误差;如何正确判断在某一标定值时，估读误差是否处于临界状 态;

如何运用判定的估读误差正确填写检定记录。.

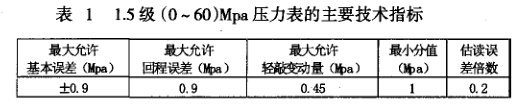

(一）1.5级（0~60)Mpa压力表的主要技术指标(见表1)

1.分析压力表的技术指标时，应首先明白最小分度值是多少，通过表 1可直观判断，它对粗略估计允许误差具有指导意义。

关系式:估读误差倍数=最小分度值/5，最小分度值间判别决定 估读误差倍数正确与否。

通过表达1可知，估读误差倍数为0.2，即所读并记录的误差未尾 数必为0.2的倍数。

(二)结论

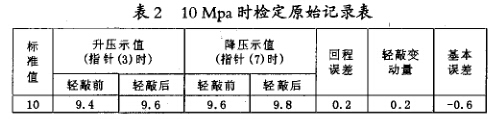

根据以上对估读误差的分析与确定，在lOMpa时，测定其结果并填 写检定原始记录如表2所示。

1.由表2可判知,在被检标定值lOMpa时：

(1)基本误差-0.6Mpa<最大允许基本误差± 0.9Mpa，因此基本误差

合格。

,(2)回程误差为0.2Mpa<最大允许回程误差为0.9Mpa,因此回程误

差合格。

轻敲变动量0.2Mpa<最大允许轻敲变动量0.45Mpa,因此轻敲 变动量合格。

以上各误差指标数值均在临界位置范围内，且误差读数末尾数 符合估读误差倍数0.2的倍数关系。

2.在该检定点各项技术指标符合规程要求，符合表1范畴，出现此 检定值时误差是在允许范围之内的。

五、在检定时应注意以下几个问题

1.检定工作严格遵守国家计量检定规程，应使用最新检定规。

2.标准器选择原则是:标准器的允许基本误差绝对值小于被检器的 允许基本误差绝对值1/3，其测量上限不得小于被检器的测量上限。

3.检定测量上限小于或等于0.25MPa以下的压力表时,工作介质必 须用空气或惰性气体。这是由于气体介质易查明弹簧管开焊或防止油 介质在弹簧管自由端残存而产生零点漂移等问题。

4.在检定IMPa以下的精密压力表时，必须使活塞压力计的活塞下 端与被检精密压力表指针轴在同一水平位置上。
