1.概 述

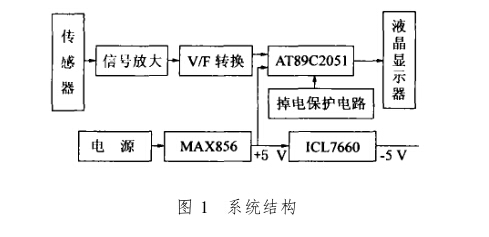

单片机技术的出现给现代工业测控领域带来了 一次新的技术革命。目前，单片机以其高可靠性、 高性价比，在工业控制系统、数据采集系统、智能 化仪器仪表、办公自动化等诸多领域得到极为广泛 的应用。所以，世界上许多集成电路生产厂家相继 推出了各种类型的单片机，ATMEL就是其中一 家。该公司生产的芯片AT89C2051具有低功耗、 高性能、周期短等特点。LP-1型数字压力表就是 使用的这种芯片。本文主要介绍LP-1型数字压 力表的结构以及其工作原理。LP - 1型数字压力表 的核心部分就是AT89C2051和液晶显示器,系统 结构如图1所示。

2.压力表的工作原理

2.1硬件电路设计

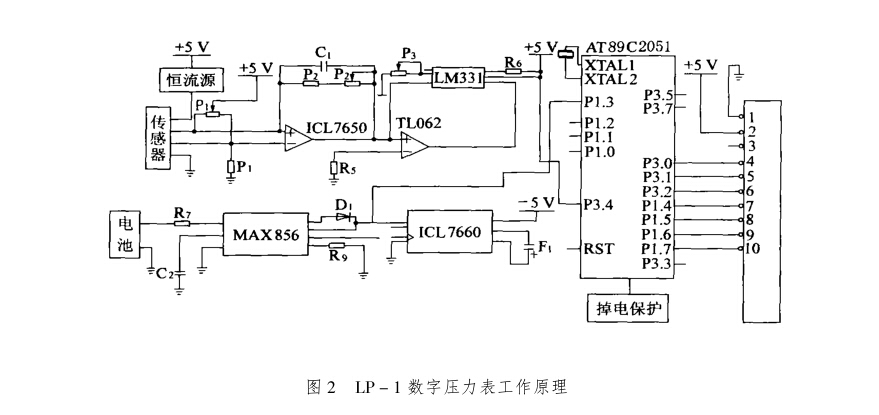

数字压力表主要是由压力传感器与显示电路所 组成，通过电缆连接。放大电路将传感器输出信号 放大并转换成数字信号，经单片机处理后由液晶显 示器显示，工作原理如图2所示。当被检测对象受 压力时，传感器中的应变片会变形，从而引起电阻 变化,再通过对电位器Pi的调节来传递压力信号。 其中必须得有个恒流源来提供它正常工作所需的电 压。因为传感器传输过来的信号是很小的，所以要 经过ICL7650放大。为了能够更准确地得到压力 值，该仪表增加了 TL062 二次放大，这样采集到 的数据只是电压信号，而单片机识别的是频率信 号，所以电路中增加了 LM331作为V/F转换，保 证了送到AT89C2051的信号是频率信号，然后将 数据传输到显示器。考虑到现场实时数据采集记录 的不方便，该仪表软件设计了存储功能。另外在硬 件方面也增加了断电保护电路，因为当仪表断电的 时候，以前所储存的一切数据都会丢失，但有了断 电保护后储存的数据就不会丢失了，当电池充电后 以前储存的数据依然可以取出。

2.2软件设计

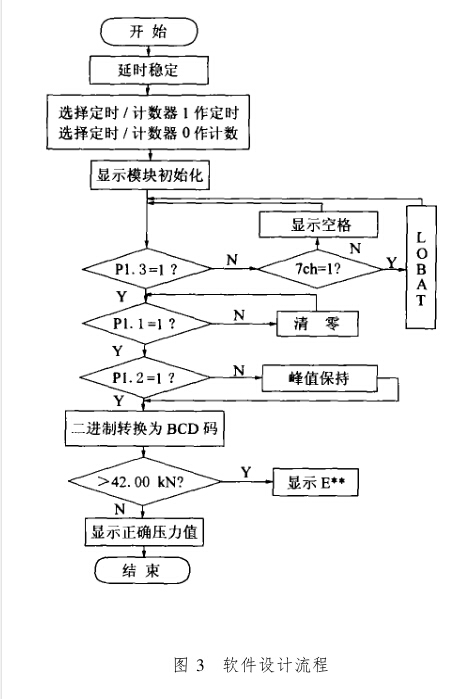

软件设计流程如图3所示。

输出频率信号送入单片机芯片AT89C2051的 P3 . 4 口作为定时器/计数器计数脉冲输入端，P3 . 0 口接液晶模块的RS作为选通信号，P3 . 1接R/W 作读/写信号，P3 .2接E作使能端。P1 . 1~ P1. 7 作为4位数据线。P3 . 3接断电保护装置。当打开 压力表的电源开关时，由于液晶显示器可能会出现 一些随机数字，所以首先要延时2 . 4 s使表稳定。

(1)初始化。当单片机进入工作状态，首先将 30 H~ 3 FH单元清零以备后面存数使用，并且选 定时器/计数器1为定时使用，定时器/计数器0作 计数用，选择工作寄存器0组和1组，中断5次共250ms.

(2)显示模块初始化。显示模块在运用之前要 设置模块数据接口宽度和LCD显示屏显示方式， 即MPU与模块接口数据总线为4位或8位，LCD 显示行数和显示字符点阵规格。在该表中其功能设 置为：数据接口宽度是4位数据总线，单行显示，每次光标右移1位,不显示光标：字符点阵字体为5@ 8,即1个字符由5 @ 8个点阵组成，不显示光 标。按清零键后,屏幕可能出现4种情况: H00. 00 kN, N00. 00 kN, H00. 00 MPa, N00. 00 M Pa。

（3）低电平显示。如原理图2电源部分,电平 信号经两D触发器送入MAX856的LBI接口，如 电压不够LBO就输出低电平，与单片机连接的 P1. 3 口也就为低电平，此时液晶显示器就出现电 压不够的标志（闪动的箭头）。

（4）峰值保持。仪表外壳有标有“峰值保持” 的一个键，当按下该键时，P1.2就为低电平，仪 表就一直保持最大值。如下一次压力大于上一次的 压力值时，就显示该值。否则，液晶显示器还显示 上一次的结果；如不按该键就表示随机数值,即只 要压力改变显示数值就改变，它不能记录整个过程 的最大值。这一功能在工程上应用非常广泛,因为 在压力完全恢复后，它仍可记录在拉压过程中的最 大值，这也是该表的特征之一。

（5）二进制与BCD码的转换。单片机是一个 简单的微机,它只认识机器码即0、1表示的二进 制码,而液晶显示器显示的则是十进制数，二者发 生冲突。这就需要在单片机内部有一将二进制转换 成BCD码的程序。

（6）显示。当打开显示器开关时，屏幕上可能 会出现随机数字,在此情况下测量的结果肯定是不 准确的，此时显示不正常，可以按复位键使单片机

复位，仪表就能正常工作。该显示器显示时间间隔 为250 ms^即250 ms采集一次数据，也就是满250 ms就中断一次。该表的最大量程为42. 00 kN,  如大于42.00kN就会显示出错信息“ E* * ”。如 小于42. 00 kN，则显示正确的压力。

(7)校验。当仪表的一切功能都设置好以后， 要对仪表进行标定。因为有时做好一个仪表后，虽 然该表能显示压力的大小，但它显示的数字不一定 正确，此时我们有3个电位器可调。如原理图中的 P1、P2、P3，调整任何一个都可达到此目的。有时 可能必须3个都调，其中P1是用来调零的，而P3 可以用来调整输出频率。

3.结 语

LP- 1型数字压力表广泛应用于建筑、地铁、 地下工程、室内装潢等各个领域，其性能优良，精 确度高达1%，是高科技产品。其中有3个/复位”、/清零”、/峰值保持”，表中装有3个

电位器，用来校零、消除误差，其中最突出的一个特点是在其电路中增加了断电保护电路。所以说， 当电源电池没电时，它依然可显示正确的压力值。 在其基础上可进一步发展，其中采用了 LM331V/ F转换器，如将其改为A/D转换器，再扩展4条 数据线，就能使精确度更高。另外还可增加储存功 能，关断电源之前总共能储存20个数据。
