压力表指针轴校正工具
发布时间：2018-05-10 15:54:42
浏览：次
压力表指针轴（中心齿轴）多为铜制件,拆卸不 当很容易弯曲,用尖锥钳校正,又会产生新的弯曲 点。现介绍一种用45 #钢制作简单、使用方便的指 针校正工具。
使用方法：
（1）将弯曲中心齿轴取出,并找出中心齿轴弯曲 点及确定弯曲度大小。
（2）此工具受压面具有纵横长短两道90°角槽, 根据确定的弯曲点及弯曲度情况分别选用角槽。
（3）将齿轴弯曲凸出部位面朝挤压螺钉工作面。
（4）旋转挤压螺钉使齿轴校直。
（5）对多处弯曲的齿轴可以从一边逐段调直。

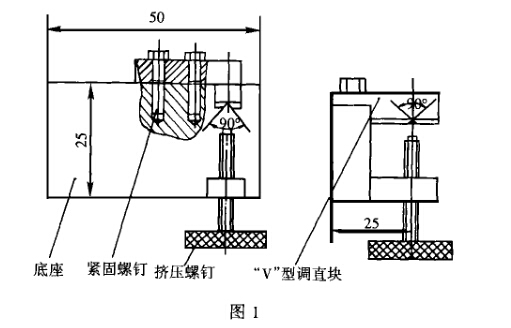

（6）也可将齿轴直接放入90°长角槽中边旋转齿轴边施加压力校直。校正工具结构及尺寸（单位:mm)如图1.
