电接点压力表实现水冷式电机的断水保护
发布时间：2018-05-10 15:05:40
浏览：次

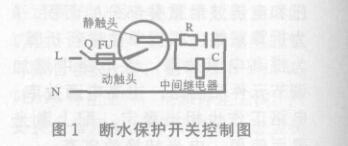

水冷式电机在运行过程中断 水或水流不足将在短时间内使电 机温度急骤上升，使电机绝缘老 化，甚至烧毁，笔者设计一种用电 接点压力表构成的缺水保护开关 来实现断水保护控制，当水压不 足时，触头断开，中间继电器KA 失电，使电机无法合闸或运行中 跳闸以保护电机；当水压足够时， 触头闭合，KA得电，电机启动。该 电路克服了用晶体三极管电路做 断水保护开关的拒动、误动及火花塞老化等问题，其断水保护开 关控制如图1。
图1中，电接点压力表的水压 动作值根据实际情况可调，RC对 KA起保护作用。实践证明该电路 具有广泛推广价值.
