流量、压力是转向泵使用或试验 中两个重要的参数，压力表在试验台中是重要的计量器具，因此选用合理的压力表十分必要。

一、压力表的选用

1.压力表选型

鉴于弹簧管式压力表体积小、结 构简单、价格低廉、维修方便、测量范 围宽等特点，并且一直作为主要的测 压仪表，故选弹簧管式压力表。

2.量程的确定

以我厂重要产品V10F转向泵开 启压力为14MP,为例，根据所测压力 不超过压力表最大量程的2/3的原 则，得14#(2/3) =21(MPa)，应选取测 量范围为(0~25)MPa的压力表。

3.准确度选择

我厂转向泵压力公差为20.7MPa, 以V10F-5H转向泵为例，其开启压力 为14#MPa。对于量程(0~25)MPa压 力表，最大量程为25MPa，假设取1.5 级压力表，其允许基本误差是：

A=±(上限-下限)x1.5% =±(25-0)x1.5%=±0.375(MPa)

允许基本误差为0.375MPa，比 1/2倍的转向泵压力公差+0.7MPa只 多出0.025MPa，并且在活塞压力计上 检定压力表15MPa这一点时，其基本 误差一般在(-0.2~0.2)MPa之间，可以 看作允许基本误差A符合（1/2~1/3) 倍公差范围要求。

因此对于滑阀压力试验台和普通 转向泵出厂试验台可以选取1.5级压力 表，但作为高一级的型式试验台(进行型式试验并对滑阀及普通试验台所试 产品进行抽检)，则应选取1级压力表。

4.表壳直径选择

从人机学角度看，表盘适当大， 其刻度清晰，操作者辨认的速度快， 长期工作不易产生过度用眼疲劳，根 据经验选！150mm表径为宜。

5.耐震性能

由于转向泵在出厂试验中，要在 0.8pm下冲击10次以上，因此应选用 耐震压力表。

通过上述分析计算，普通汽车助 力转向泵出厂试验台压力表的选用 表壳直径！150mm、量程(0 ~25)MPa、 1.5级、耐震压力表；型式试验台压力 表选用表壳直径！150mm、量程（0〜 25)MPa、1级、耐震压力表。

二、压力表的修理 因为在生产、试验中，压力表长 时间使用，并频繁受一定的冲击载 荷，因此很容易失效，主要失效模式 为弹簧管漏油。其修理比较简单。但 耐震压力表拆卸不方便，如果没有专 用工装拆卸，很难保证维修质量，表 壳变形使密封不好，导致表盘漏油。

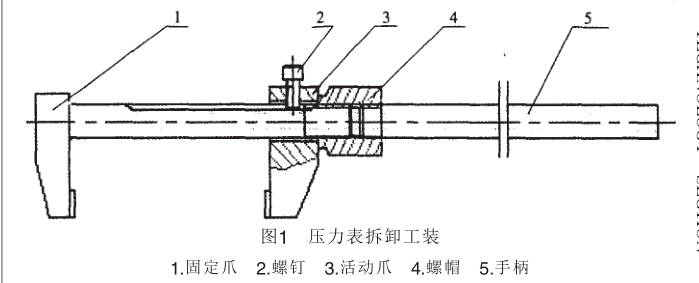

为此我们做了一个简单的压力表拆 卸工装，见图1。

选一根长700mm、外径20mm、皮 厚3mm的无缝钢管（也可以用！15x 2.75x700水、煤气输送钢管代替)。将 其截为两段，一段长250mm、另一段 长450mm。短的一段上面铣槽口，左 端与件1固定爪焊接，右端车有螺纹， 丄 4 5

将件3活动爪从短钢管右端装入，将 螺钉2拧入槽口内，防止活动爪转动， 再将件4螺帽拧上，起把紧压力表的 作用；长的一段左端车螺纹与件4螺 帽连接，起扳手作用。

首先将压力表表蒙朝上放入盘 状工装内(该工装未画)，压力表的连 接油口伸出该工装，将压力表别住, 工装夹在台钳上，用图1工装，将件1 固定爪放入压力表盘凹处，推动件3 活动爪，并放入表盘凹处，旋动件4螺 帽，将压力表夹紧，然后水平缓慢推 动件5，就会将表盘卸下来。

这种工装既简单又实用，为企业 节约了不少资金，很好地满足了生产 的需要，保证了出厂的转向泵100% 合格◦
