本文介绍了膜片式差压表的基本原理及技术性能，特别是对现场应用 中应注意的问题及步骤,进行了详细的介绍，标识明确.可供现场技术人员 参考应用.

1.概述

膜片式差压压力表（以下简称差压表）是直接测童显示两个压 力值的差值、是用于检测两个检测点之间压差的机械仪表，示值方 便的直接从仪表度盘上读出*仪表两个密封的测量腔由测量敏感元 件分开，当两个压力相同时，敏感元件不会产生变形，指针也不显 示，当一个压力大于或小于另一个压力时，指针才显示差压值，当 静压很高时差压值也可以直接测童，利用膜片敏感元件可以达到很 高的过压保护，工程测*中要考虑最大允许静压和正极及负极单面 的过压保护。

当差压表参考压力端通大气时，其工作过程和功能与压力表完 全相同.故除型式、基本参数中部分项目外，全部参照中华人民共 和国国家标准《一般压力表》进行制造和检验。

为便于替代进口同类产品，规定测貴端接头可以采用ANSI B2.1《美国标准管螺纹》，其它规格采用过渡接头变换。度盘设计 允许按用户要求采用其它国家标准，用于间接测量流量时，可辅助 标度流1计纛单位，刻度线非线性分划。

差压表可用于测貴过滤器（观察过滤系统的清洁度）、阀门、 管道网的压力损失。配合节流装置测童流体的流量，间接测量密闭 容器的液位（密封系统）•

2.主要技术性能

测量范围：（MOkPa至0>600kPa 最髙工作压力（静压）：600McPa 精确度等级：2.5%

接口形式：1/4~NPT内螺纹；G1/2外螺纹；M20X1.5-6g外

螺纹

公称直径：150mm 外壳防护等级：IP55 使用环境温度：-10~70t：

保护能力：内部设置过载保护装置，可承受不大于工作压力的 单向压力*

抗腐蚀性：结构材料AISI300系列不锈钢，测量元件为恒弹性 合金3J1。

3.结构原理

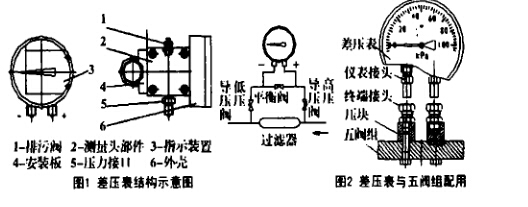

差压表的结构及安装尺寸如图一所示，被测压分别由高（+) 低（-)压力接口引入测量头部件，经测量头部件把被测压力转换成 机械位移，位移量与差压成比例，再经过外壳内的机械放大机构驱 动指示装置，•在仪表表盘显示示值。

4.安装和使用应注意的问题

图1所示安装板适用于管道安装，水平管道、垂直管道均可使 用。使用U型卡环把安装板固定在管道上，用4只M5六角蠔钉把 差压表固定在安装板上，差压表的度盘应与水平面垂直.排污阀、 压力接口位置可以互换.按实际需要决定.

为防止差压表的损害，差压表应与三阀组或五阀组配合使用投入运行，并严格按照操作步骤安装和使用仪表，以保证仪表的正常 工作。

（1）差压表与三阀组配合使用

安装时，高压导压阀、低压导压阀应为关闭状态，平衡阀处于 打幵状态。

投入运行步骤如下：

a检查三阀组状态：髙压阀、低压阀关闭，平衡阀打开。

b缓缓打开低压阀使被测介质徐徐流入差压表高.低两测量 端，逐步加大开度至全部打开。使差压表内部两端压力平衡达到低 压侧压力值.

c关闭平衡阀，切断差压表高压侧与低压侧的旁通回路.

d徐徐打开髙压阀，差压表指示被测值。

退出运行与投入运行的步骤相反，拆下差压表前三阀组的状态 应是：平衡阀打开，高压阀、低压阀关闭。

(2)差压表与五阀组配合使用（见图2）。

差压表与五阀组连接形式如图，安装方法如下：

a仪表接头1/1NPT端旋入差压表。按系统操作要求密封鏢纹 结合面.

b终端接头M18X1.5蠊纹端配密封圈，装入压块及时紧固•

C.用五阀组配套蠊栓7/16~20 UNF连接压块、五阀组，暂不紧固

d.仪表接头插入终端接头卡套，紧固螺栓1锁紧卡套完成安装。

e)检查仪表与五阀组完全相连后，按a)差压表应与三阀组配 合使用中步骤高压导压阀、低压导压阀应为关闭状态，平衡阀处于 打开状态操作，另排污两旁路应关闭，按（1)的幻一(1)顺序调 试，直到仪表运行工作正常.

5.特别注意

在差压表的使用过程中，现场发生故陣会使仪表承受的差压大 大超过其测量范围，如过滤器堵塞或管线破裂，差压表载荷的差压 为测量范围的数十倍。此时，仪表内部的保护机构会起到保护作 用，过载压力将使测压膜片产生瞬间超长位移，并使0型密封胶圈 与仪表腔体形成密封，以阻止过载压力对膜片的损害，使仪表不至 损坏，但其测量元件会因超载发生微变化，排除现场故障后，仪表 必须经过校验后再投入使用。
