灭火系统设计中如何正确选择压力开关和电接点压力表
论述了灭火系统设计中混用压力开关和电接点压力表的原因,并提出了解决该问题的办法。
0.前言
笔者近年来通过对消火栓和湿式自动喷水灭火系 统的稳压系统以及预作用灭火系统、水喷雾灭火系统 的施工和调试,经常会遇到一些设计人员误将压力开 关与电接点压力表混为一谈,以至于系统无法调试^ 究其原因,主要是灭火系统的设计人员对这两个器件 的电气动作原理不熟悉所致。为此,笔者根据施工调 试中遇到的问题并查找了有关资料写出本文,以飨各 位同行。
1.压力开关与电接点压力表的使用功能差异

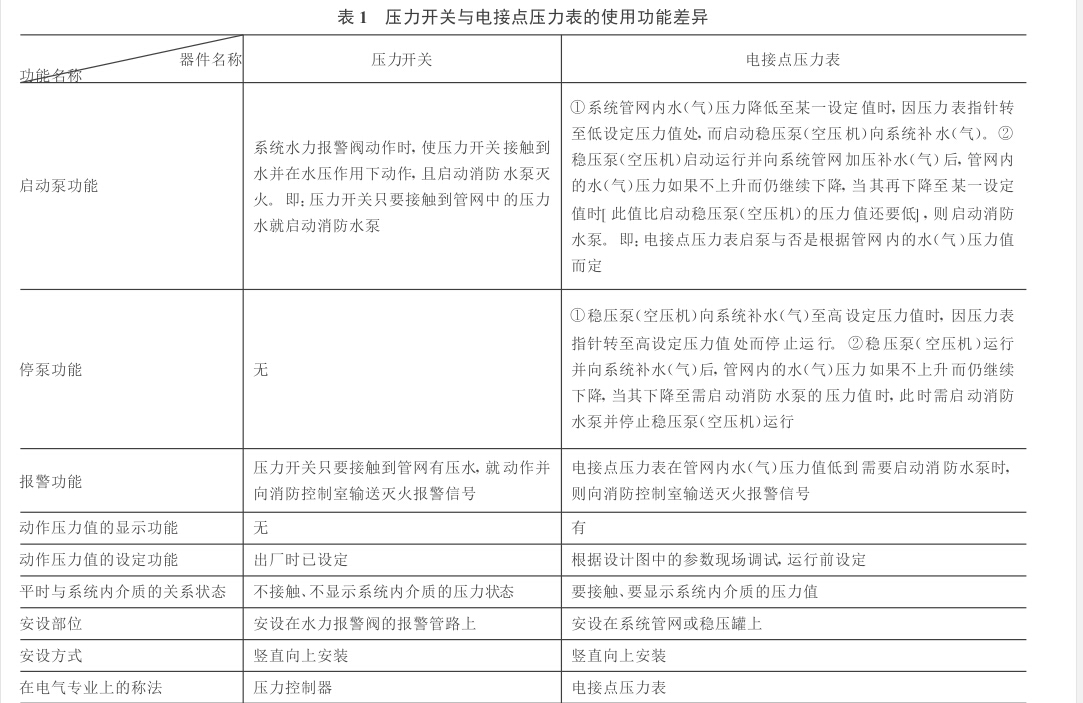

压力开关与电接点压力表的使用功能等方面差异 如表1.
2.压力开关与电接点压力表使用混淆所引起的后果
笔者目前在施工及调试中所遇到的混用情况,主 要是设计人员误把压力开关当作电接点压力表使用。 这样,就出现了灭火系统的稳压泵(空气压缩机)无法 实现在所设定的两个介质压力值上自动启、停的运行 功能,从而导致施工单位在调试时重新更换上述器件 的后果。
3.预防混用的措施
造成设计人员将压力开关误当作电接点压力表使 用,除了灭火系统设计人员不了解其电气动作原理外, 还有一个原因就是供设计人员执行的国家规范GB 50084-2001〈〈自动喷水灭火系统设计规范》中也将控制 稳压泵的电接点压力表称为了压力开关(见此规范6. 4.2条)。因此,为了避免继续出现混用现象,建议对 此规范中的混用名称做更正。同时,设计人员在设计 消防稳压设施时,应参照标准图集《985205消防增压 稳压设备选用及安装(隔膜式气压罐)设计并将所设 计稳压泵的启、停压力值和启动消防水泵的压力值标 注在图纸上,以做稳压泵(空压机)的调试及运行参数 用。另外,灭火设计人员还应将稳压泵(空压机)所具 有的自动运行和报警功能告之电气设计人员,以便电 气上给予保证。
