在机械生产制造中，生产的机械产品非常多，液压机就是其中的一系列产品，液压机在使用的过程中会出现一些故障，导致其无法 正常工作。本文针对液压机振动造成的电接点压力表故障，以及相关的内容进行研究分析。

液压机的种类有很多，有不同的用途,在液压机使用的过程中会因为一些影响，造 成机械故常，例如液压机由于振动造成电接 点压力表故障，故障产生之后，需要及时的 进行处理，避免影响液压机的正常工作。

1.液压机及其工作原理

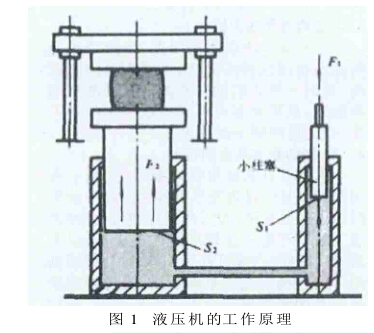

在机械制造中使用最多的机械是液压 机，液压机有不同的类型、不同的用途，在 机械制造中可以用来进行锻压、冲压、冷 挤、压装等等，不同的液压机在机械制造中 有不用的作用。在制造业也将液压机成为 油压机，在机械制造中通过利用静液压对 金属、木材、塑料等进行加工。液压机使用 的液体同，有的是水，有的是油，其中水压 机产生的压强非常大，所以经常在机械制 造中用来进行冲压和锻压制造。（图1) 所有的液压机工作原理都是相同的， 都是在帕斯卡定律的基础上完成制造的。 如上图有两个面积大小不同塞柱，分别是 S1和S2，在这两个塞柱上的作用力大小分 分别为F1和F2，在压强原理的基础上，通过

帕斯卡定律，密闭容器内液体的压强在各

个位置均相同得出：

P=F/S

F1/S1=F2/S2 (公式2)帕斯卡定律

通过以上公式得出，液体压强的变化 和机械压强变化是相同的，在压力增加的 过程中，做的功并不增加，因此得出液压机 面积较大的塞柱运行的距离，是小面积塞 柱运行距离的S1/S2倍。

液压机通过油泵将液压油运送到其系统 设备中的集成插装阀块，然后再通过各个单 向阀、溢流阀等将液压油传送到液压机的油 缸中，在液压油的作用下，推动液压机的油缸 进行运行，这就会利用液压油传递的压力及 进行工作的液压机工作原理，液体在液压机 内部进行的压力传递，也会遵循帕斯卡定律 的，液压机液体压力的传送是有动力系统、控 制系统、辅助系统等组成的，不同的液压机工 作方向不同，有的液压机可以进行塑料等材 质的加工，但是不同进行技术材料的加工。

2.液压机振动导致电接点压力表故障

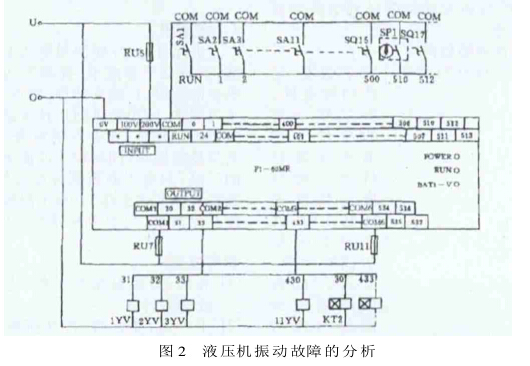

液压机的使用的过程，因为操作不当 等因素的影响，会产生一些故障，例如因为 液压机的工作的过程中发生振动，导致液 压机的电接点压力表接触不良，触点呈现 不完全接触的状态，进而造成液压机线路 的压力下降过快、过大，将液压机的触发PC 机(可编程式控制器）电压降低，造成液压机 工作故障。液压机发生振动。主要的在液 压机工作过程中，因为工作压制中的压力 达到设定的压力值，或者是完全的超过了 设定的压力值，而液压机系统中的压机上 缸不能完成自动卸载的工作，必须在人工 操作的条件下完成。（图2)

对液压机振动故障进行查找分析，也 液压机不同的部位采用不同的编号进行标 注，首先对液压机的PC机进行故障诊断，由 图2显示，30端口的指示灯没有产生指示信号，但是在510端口，其指示灯产生了指示 信号，但是因为信号强度较弱，所以将PC机 的运行确定为故障，为了进一步的确定故 障，将PC机故障诊断程序进行改变，将输出 端口改为433，PC机的故障不仅没有排除， 还更加确定PC机有故障，因为此时的510指 示灯产生了指示信号，信号的强度较弱，有 闪烁的现象。在对液压机的电接点压力表 进行检查之后，确定电接点压力表合格，在 接入液压机，使液压机处于工作状态时，电 接点压力表的触点闭合电阻达到了 200 k Q，严重的存在接触不良问题，对这一现象 进行诊断之后，发现是因为液压机在压制 过程中压力过大，造成液压机的机身禅产 生振动，造成电接点压力表触点接触不良， 触点的电阻急剧增加，电压下降，进而造成 PC机没有稳定的电压，而产生工作故障。

对液压机振动产生的电接点压力表故 障进行确定之后，需要对故障进行排除，排 除故障的方法有：

第一，为了将液压机振动产生的电接 点压力表故障进行消除，可以在电接点压 力表触点上连接一个适合的电容，和电接 点压力表处理并联的状态，利用电容放电， 保证液压机中的PC机有稳定的电压，不影 响PC机的正常工作，以及保证液压机的压 制工作不受到影响。

第二，这种方法和第一种方法虽然有 所不同，但都是通过改变电压，保证PCrn有 稳定的电压，可以正常的进行工作。这种方 法是将PC机的RUN电压进行提升，进而将 液压机振动时造成的电接点压力表触点电 阻进行降低，消除产生的大量电阻造成的 电压下降，进而使得电接点压力表的触点 有足够的、稳定的触发电压。

第三，这种方法明显的和第一、第二中 方法不同，此种方法是将振动源和电接点 压力表进行隔离。为了消除液压机振动为 电接点压力表带来的故障，将液压机的压 力表和振动源进行隔离，将其安装在振动 较小的液压机相应位置，将液压机振动为 其带来的影响降低和消除，保证电接点压 力表有稳定的工作电压，可以正常工作。

小结

所以在工作中当发现液压机振动，造 成企业设备发生故障之后，需要及时的进 行故障的诊断和排除，消除故障，保证机械 可以 正常工作。
