双向、自动空压力表阀门它不受方向的限制，可以安装在任何不同方向设计的工艺管线和设备上。在安装时不必选择相应的阀 门的安装方向，在拆卸压力表操作时，当关闭压力表的控制阀门，压力表的放空阀自动打开放净压力表内的余压。无需再打开压力表的放 空开关，保证了操作人员的安全。在采购上、制造上都非常方便，降低了制造成本和工作人员的劳动强度，提高了安全系数，节约采购成 本，提高了经济效益。

阀门是使配管和设备内的介质（液体、 气体、粉末）流动或停止并能控制其流量的 装置。在流体系统中，用来控制流体的方 向、压力、流量的装置，具有截止、调节、导 流、防止逆流、稳压、分流或溢流泄压等功 能。仪表针型阀是仪表测量管路系统中重 要组成部分。针型阀的阀芯就是一个很尖 的圆锥体，好象针一样插入阀座。针型阀形 比其它类型的阀门能够耐受更大的压力， 密封性能好。所以一般用于较小流量，较高 压力的气体或者液体介质的密封。针型阀 形与压力表配合使用是最合适的。一般的 针型阀形都做成螺纹连接。

1.原针型仪表压力表阀门的弊端

目前企业上所使用的针型仪表阀门有 两种：一种单向进水的压力表阀门，它是没 有放空设施的压力表阀门。另一种是单向 进水、放空的压力表阀门。它是单向进液但 是可以手动放空的.他们都是针芯阀门。 以上两种压力表阀门都是只能安装在与之 相对应的装置上。如果需要放空时需要操 作人员对阀门相对的手轮打开进行操作来 对压力表内的余压进行放空。例如：装置安 装压力表位置有与地面成90 °和180 °的两 种，这样就要选择两种不同安装方向的压 力表阀门，否则就无法安装。这样在我们安 装和采购时，就要根据工艺管网的具体情 况进行选择和采购与之相对应的压力表阀 门，给我们在采购、安装上增加难度。

2.双向、自动放空式压力表阀门的特点

双向、自动放空压力表阀门的结构采 用针芯密封和球面密封两种密封原理，连 接方式也是罗纹连接。

（1）它可以安装在直立的设备和工艺管 线上（即是设备和管线与地面成90。角度 上），也可以安装在横着的设备和工艺管线上（即使设备和管线与地面成180 °的角度 上) 。

(2)当要拆卸压力表时，在关闭压力表 阀门时可以实现自动放空。当安装好压力 表后，打开压力表阀门时，其放空设施自动 关闭。这样可以预防在安装和拆卸压力表 时操作人员忘记放空而造成的误操作，从 而避免了压力泄出造成人员的伤害事故。

3.双向、自动放空式压力表阀门的原理

（1）双向原理。双向、自动放空压力表阀 门是在原有的阀体上分别在阀门体上开两 个方向不同的螺纹孔，一个螺纹孔是为直 立的设备和管线安装使用的，另一个螺纹 孔是为横向设备和管线安装使用的。当用 横向的工艺管网时，直立安装的螺纹孔就 用堵头封上。如果换了安装位置就把上面 两个换一个位置即可。这两个孔是互相相 通的，这样无论安装是什么位置，液体都可 以相互流通不影响液体压力的观测。

（2）自动放空原理。利用延长阀门的控 制阀芯，一端作为液体进入压力表内的控 制端，另一端作为控制放空出口方向的控 制端。当打开压力表的进液端时，放空端就 自行关闭。当关闭压力表进液端时，压力表 的放空端就自行打开放净阀门内部余压， 做到自动放空的的工作过程。技术关键:控 制阀芯的两端的伸缩间距要在1-2 mm之 间。

（3）双向、自动放空压力表阀门的结构。 工件主体为长50毫米，宽35毫米，高76毫米 的45号钢管制成。在工件的左侧开一个M20 X 14的孔，右侧开二个R1/2孔，其中M20的 孔和其中一个Rc1/2的孔要求为同轴，且在 它们的中心开一个①6毫米的孔使其联通。 并且在R1/2孔的底部向后侧开一个①4毫 米孔（此为放空口），且在后侧端面开一个 M0 X 8的螺纹孔。在底部开一个R1/2孔。 顶部加工一个压力表接头的活接头（此为 左旋），这些孔都是连通的。配件:有一个阀 芯一套；即阀芯杆一个在原来的阀芯加长 至115毫米，在阀杆顶端部位加工成为M5L X 8毫米的螺纹。阀芯封头一个；为整体中 13端端面为SR5. 5毫米。并且在球面部位加 工一个M5LX 6毫米的螺纹孔。堵头二个； 为R1/2。放空管一个外径为M 0 X 6、内径 为：①4毫米的孔。压力表接头一个，手轮一 个。

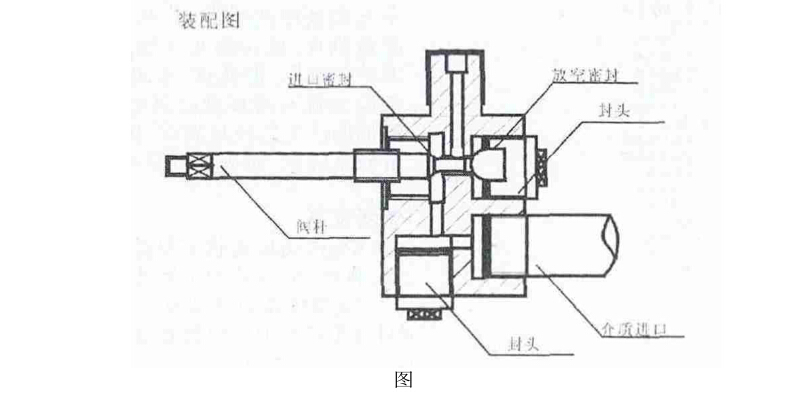

（4）装配操作方法。见如图。把工件组装 好后，可以安装在任何的工艺管网中。当要 录取压力表压力时，只要打开压力表阀门 时放空的控制部位就自动关闭。当要拆卸 压力表时；关闭压力表控制阀门后，放空控 制部件就自动打开实现自动放空的目的。

达到的技术指标。当关闭进液端时 放空端自动打开，当打开进液端时放空端 则自动关闭。

4.运行效果及其经济效益

（1）经济效益。由于双向、自动放空压力 表阀门实现了一个阀芯同时控制进液端和 放空端。所以它省去了部分工件，降低了加 工费用，大大降低了阀门的制造成本。

（2）运行效果。因为一个阀门可以安装 在不同的工艺管线和设备上，减少了材料 的积压和浪费。降低了采购时的难度，节约 成本消耗，增加了操作安全系数，保证了安 全生产。

（3）远景预测。根据其原理设计出一系 列产品：双向、自动放空压力表阀门，单项、 自动放空压力表阀门（分为横向、自动放空 压力表阀门、立式、自动放空压力表阀门）， 双向、手动放空压力表阀门。根据生产实际 需要进行选择。因为制造成本低，安装方 便，便于操作，所以具有较好的推广应用。

5.结束语

降低了制造成本，便于操作。实现了一 个阀门阀芯控制进液端和放空端的难题； 节省材料费的支出，降低制造成本；减少劳 动强度解放了劳动力，提高了工人的劳动 效率；安全方便，减少了操作中的不安全隐 患。
