JJG52-2013《弹性元件式一般压力表、压力真空 表和真空表检定规程》规定了电接点压力表的设定点 偏差和切换差的允许范围。对这项计量性能的检定， 需要利用电接点信号发讯的辅助设备才能完成，即通 过观察其发讯信号的变化判定和记录控制线路接通 或断开瞬时的实际压力（标准压力值），再和压力设定 值进行比较，计算相应的设定点偏差和切换差。虽然 检定规程对所使用的信号发讯设备没有具体规定，但 实际检定中，通常采用万用表或相关的信号发生装 置。笔者从多年的压力表检定工作中发现，这些方法， 要么操作麻烦，有时需要两人配合才能完成，工作效 率低，而且容易产生较大的人为误差；要么需要配置 信号发生器等专用设备。这给基层检定机构增添很多 不便，有的甚至忽略此项目的检定。以下介绍一种价 格低廉，容易实现的电接点压力表设定点偏差和切换 差的检定方法。

所用元器件及材料：小灯泡2个(额定电压为1.5V- 3.0V);干电池1~3节；开关1个；电源线若干。

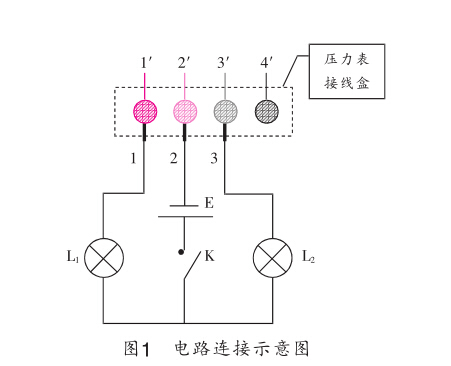

可事先将上述元器件按如图1所示电路图连接： 其中L和^为小灯泡，ES干电池（组），K为开关。1、2 和3为3个预留接线头，检定时分别与电接点压力表的 上限接线端（1')、公共端(2,)和下限接线端[3’)相连 接(4’为电接点压力表的接地端）。

设定点偏差的检定操作方法：将被检压力表和标 准压力表安装在压力表检定装置上（按JJG52-2013的 规定对压力表示值误差进行检定合格），再将1、2和3 预留接线头分别连接到压力表接线盒上的1’、2’和3’接线端上。按照电接点压力表设定点偏差规定的检定点, 调整好下限设定值0和上限设定值巧的定位指针后 合上开关K，此时小灯泡L和L2均为熄灭状态（即下限 端与公共端、上限端与公共端均断开）。通过加压泵缓 慢对被检压力表和标准表加压，被检压力表示值指针 随之带动电接点信号装置的“金属触头”一起偏转。当 观察到小灯泡U开始发亮时（下限端与公共端接通瞬 间），即停止加压，并记录此时标准表示值尸„;继续缓慢 加压，当观察到小灯泡L〗熄灭的同时，L开始发亮（下 限端与公共端断开，上限端与公共端接通瞬时），即停 止加压，并记录此时标准表示值Pffi。那么，下限设定点 偏差AfPfPtn，上限设定点偏差。

切换差的检定操作方法：紧接上述过程，继续缓 慢加压，使试验压力明显大于设定上限值（但不能大 于压力表测量上限）后停止加压。在此过程中，小灯泡 L2应熄灭、。是发亮的（下限端与公共端断开，上限端与公共端保持接通）。然后通过压力泵缓慢减压，被检 表的示值指针回转，当观察到小灯泡L2重新发亮的同 时匕丨熄灭（即下限端与公共端又接通，上限端与公共 端断开），记录此时标准表示值;继续缓慢减压，当 小灯泡L再次熄灭时（下限端与公共端断开），记录此时标准表示值P。/。那么，下限值切换差A/=Pra-P。/，上 限值切换差A/ =Pe-P2。

重复上述过程，检定其他设定点偏差和切换差。

利用以上方法检定电接点压力表的设定点偏差 和切换差，操作简便、人为误差小、检定结果可靠。
