文章主要对目前常用的压力表校准方法进行了简单介绍，并对不易拆卸的压力表校验进行了两种实 用校验方法的论述。重点介绍了一种使用智能化全自动sf6密度继电器校验仪器进行压力表的在线校准方法，并通过现场试验进行了该校准方法的可行性验证。

压力表广泛应用于工业工程控制和技术测量 领域中气体、液体、蒸汽的压力以及真空的测 量。压力表作为对压力参数进行显示、调节、控 制的专用仪表，其仪表的测量有效性关系到产品 质量的高低、安全的稳定。

大多数企业实行的将现场压力仪表离线送检 方式（即送到企业内或企业外专业实验室检定/ 校准，一般范围为0~100MPa),由于有些场合 中压力表拆装不便、离线检定/校准所费时间较 长，对生产控制造成一定影响。再者送检压力仪 表是在实验室标准状况下进行检定/校准, 与现场的工况状况条件差别较大；又兼送检/取 回增大成本且途中难免有时会有磕碰振动等；都 与其预期使用的有效性、准确性、经济性有相当 的客观差距。

目前如何能够对不涉及工艺控制或强检范围 的压力表进行现场校准既提高校准效率又确保压 力表的校准质量，是本文所要阐述的主要内容。

1.压力表常用的校准方法

备用表法：准备两套仪表，当在用压力 表即将到期时，将另一套送检，然后可用最短的 时间换下在用压力表。

旁通法：在压力表安装设计时就要求安装三通阀门，在用压力表到期时，可以关闭通往 压力表的阀门，换上新检定的压力表，再打开通 往压力表的阀门。

自然周期法：将压力表的检定周期设定 为与生产设备的大修期同步，无论压力表是否到 期，在设备大修的时候同时安排压力表的检定。

一次性校准法：对于压力测量无准确度 要求的，压力表可以执行一次性校准。在安装前 进行校准合格，以后不坏就不换。

现场确认法：对于某些准确度要求不高 的测量点，也可以由计量确认员到现场对压力表 是否能正常使用进行确认，必要时，计量检定员 可以随同计量确认员一起予以配合。

2.在线校准比对方法综述

实用型对压力仪表的校准方法

（1）在距拟被校准的现场压力仪表的适当范 围内，在同一管道上用专用管道打孔器打出导压 管路，在导压管路中间安置一截止阀（截止阀处 于关闭状态），截止阀后的接口处安装压力变送 器与拟被校准仪表同规格的受控有效标准压 力表。

（2）缓慢开启截止阀至全开，待管道内流体 介质充分进入标准表内数分（钟）后，分别读取两块表的指示值，通过比对两表的压力值完成对 现场压力表的校验。

2.2理想型对压力仪表的校准方法

（1）在流体介质管道上，关闭在用（即拟被 校准）的现场压力仪表的‘‘截止阀1 ” （该截止 阀处于关闭状态），并在截止阀后适当延长导压 管路。

（2）在延长导压管路上安装一只三通，三通 的直管口的接口处安装在用的指示为零的压力 仪表。

（3）三通的丁字管口的接口处新安装‘‘截止 阀2” (该截止阀也处于关闭状态）。在‘‘截止阀 2”后接压力‘‘专用校验管”至简易流动‘‘压力 校验台”上预置的‘‘专用校验管接口”。

（4）“压力校验台”上还预置有受控、有效 的相应型号规格的标准压力表，检查无遗漏后， 逐一缓慢开启截止阀1、截止阀2至全开；数分 (钟）后，分别读取两块表的指示值，完成对压 力表的现场校验。

2. 3使用自动检定系统现场校验方法

利用压力传感器在检测压力时直接输出电信 号的特点，通过微型计算机易于组成自动检定 系统。

3.新型压力表现场校准方法

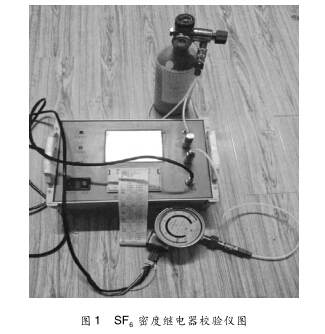

sf6密度继电器校验仪采用高精度压力传感 器及高速率A/D转换器，结合32位高性能微处 理器能在现场对各种压力表进行性能校验，能 准确测量信号动作时当前温度下的压力值，自 动完成任意环境温度对2 0 °C时的标准压力换算， 并且可即时打印、存储测试数据以备查阅，同 时自动识别测试过程中的故障。外观如图1 所示。

将被校SFe密度继电器、待校验压力表或密 度表和仪器的测试接口连接，检查确认各部连接 正确，再打开仪器电源进入测量界面。（需采用 外接交流220V为仪器供电。。

在主菜单中选择进入压力表校验功能，先将 被校压力表正确连接到测试回路，输入“设定”值，按确定进行测试。充气过程结束后，按 “确定”键进行调节，完毕后按“设定值1 ”设 置进行下一值测试，按“确定”进行测试或者按 ‘‘返回”退出测试，打印压力表校准结果。由此 完成压力表的在线校验。

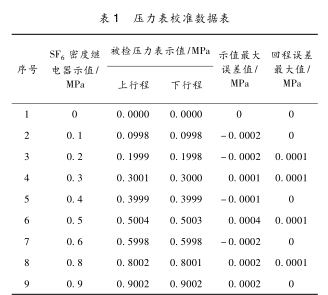

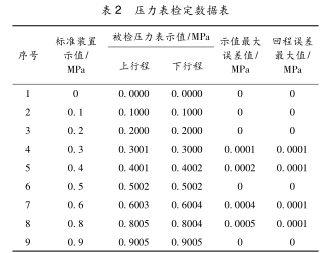

现场用SR密度继电器对一只型号为 Const 211的0. 1级压力表按照检定规程进行校准，数 据如表1所示。在实验室用0.02级的一等标准 活塞式压力计对该压力表按照压力表检定规程进 行检定，检定结果如表2所示。

通过两种方法的对比，发现被检压力表10个 点的示值误差最大值及回程误差最大值均在允差 内，且两种方法得到的数据值相差极小。此后又 通过不同等级的压力表用同样的比对方法进行试 验研究，通过对测量数据进行分析，发现使用sf6 密度继电器在线校准法不但操作便捷，而且测量 值也与实验室标准装置相差极小，故采用此种在 线校验法切实可行。

4.结束语

目前在生产和工作现场对压力仪表及压力测 量控制系统进行校准工作日渐增多，本文研究的采用S&密度继电器现场校验压力表，能减少和避 免环境及工作条件不同而引起的误差，提高现场 校验准确度，并且提高了工作效率。该新型压力 表在线校准方法具有一定的推广意义。
