本文介绍了一种指针式压力表半自动检定方法，该方法主要是将被检表信息输人计算机后台软件，软件自 动生成一张压力表的表盘模拟图，模拟图中将最小分度按照精度等级的不同，等分成5格或10格，检定人员只需要 观察被检压力表指针在表盘上的位置，点击鼠标对应到该模拟图的位置，软件即可自动给出被检表测量值及示值误 差。避免了人工估读、计算误差等一系列繁琐的过程，还将无通讯接口的表计纳入自动检测范围，实现了数据的电子化存储，减轻了检定人员的工作量，应用前景广泛。

0.引言

在现行的指针式压力表的检定过程中，由于其内部无 电路部分不带通讯模块，因此无法进行计算机自动检定指 针式压力表，一直采用人工加压、人工读数、人工记录的 方式全手工操作进行指针式压力表的检定，而其读数还需 要根据压力表的精度等级的不同，按照最小分度的1/5到 1/10进行估读，不仅效率低下，而且如何估读，估读位数 如何确定都需要专门学习。

1.发明内容

针对上述现有技术中的不足，本发明提供一种指针式压力表半自动检定方法，可在计算机自动加压，由人眼观 察被检压力表指针位置，点击计算机的模拟表盘位置，由 计算机进行后台运算存储。简化了检定人员读数的繁琐程 度，减轻了检定人员记录的工作量，具有良好的应用前景。

2.技术方案

一种指针式压力表半自动检定方法，其特征在于：由 计算机控制压力表校验的压力输出，将被检表信息输人计 算机后台软件后，软件会自动生成一张压力表的表盘模拟 图，模拟图中已将最小分度按照精度等级的不同，等分成 5格或10格，检定人员只需要观察被检压力表指针在表盘上 的位置，点击鼠标对应到该模拟图的位置，软件即可自动给出被检表测量值及示值误差。

2.1具体步骤

指针式压力表半自动检定方法，具体包括以下步骤：

1）将表计接人检定装置，并将检表信息输入计算机后 台软件，并设置检定点。

2）根据输人的检表信息软件会自动生成一张压力表的 表盘模拟图，并且模拟图中将实际表盘中的最小分度按照 精度等级的不同，等分成5格或10格。

3）检定工作开始后，系统根据设定的检定点开始加 压，当压力稳定在预先设定的检定点后，系统报警提示检 定人员读数。

4）观察被检压力表指针在表盘上的位置，点击鼠标对 应到该模拟图的位置，软件即可自动给出被检表测量值及 示值误差。

5）全部检定完毕后，系统自动将数据上传至服务器保 存，并出具检定记录及证书。

2.2主要特征

指针式压力表半自动检定方法，其特征在于：

1）检表信息包括：量程、精度等级、最小分度值以及 所需要的检定点。

2）当精度等级大于或等于0.4级时，实际表盘中的最 小分度分成10格。

3）当精度等级小于0.4级时，实际表盘中的最小分度 分成5格。

4）点击系统生成的压力表的表盘模拟图中对应的估 读格数后，系统自动采集此刻的标准压力值与表盘模拟图 中换算过后的压力值PI,生成该校验点的示值误差，依此 系统自动进行下一个测试点的测试,直至预设的测试点结 束后，系统自动结束生成检定记录及证书并上传至服务器 保存。

3.具体实施方式

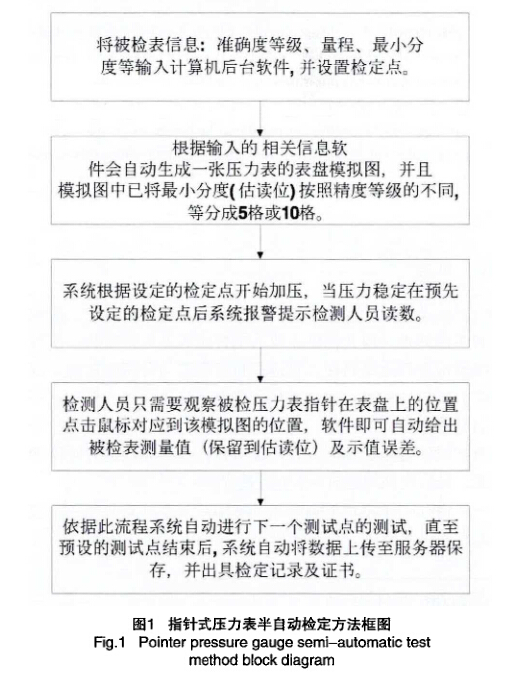

下面结合具体实施案例对本发明作更进一步地说明。 如图1所示，由计算机控制压力表校验的压力输出，将被检 表信息：精度等级、量程、最小分度等输人计算机后台软 件后，软件会自动生成一张压力表的表盘模拟图，模拟图 中已将最小分度（估读位）按照精度等级的不同，等分成 5格或10格，检定人员只需要观察被检压力表指针在表盘上 的位置，点击鼠标对应到该模拟图的位置，软件即可自动 给出被检表测量值（保留到估读位）及示值误差。避免了 人工估读、计算误差等一系列繁琐的过程，还将无通讯接 口的表计纳人了自动检测的范围，实现了数据的电子化存 储，减轻了检定人员的工作量，应用前景广泛，具体包括 以下步骤：

步骤1:检定人员将表计接入检定装置，并将信息输 人到系统中。主要信息包括：量程、精度等级、最小分度 值，以及所需要的检定点。

步骤2:系统根据用户的输人信息（量程、精度等级、 最小分度值），生成一张压力表的表盘模拟图。模拟图中 将实际表盘中的最小分度按照准确度等级的不同等分成了5 格或10格（准确度等级0.4级及以上分成10格，准确度等级 0.4级以下，不包括0.4级分成5格）。

步骤3:检定工作开始后，系统自动根据设定好的检定 点开始加试验压力，当系统压力稳定后，装置发出报警信 号提示检定人员，进行示值估读。

步骤4:检定人员根据此刻表计指针所指的刻度位 置，点击系统生成的压力表表盘模拟图中对应的估读格数 后，系统自动采集此刻的标准压力值与表盘模拟图中换算 过后的压力值，生成该校验点的示值误差依据此流程 系统自动进行下一个测试点的测试’直至预设的测试点结 束后，系统自动结束生成检定记录及证书并上传至服务器 保存。

4.结论

本发明提供的指针式压力表半自动检定方法，根据指 针式压力表的精度等级的不同，可在系统中自动生成一张 对应的模拟表盘，人工点击鼠标，就可进行系统的误差测 量，避免了人工估读、计算误差等一系列繁琐的过程，还 将无通讯接口的表计纳人了自动检测的范围，实现了数据的电子化存储，减轻了检定人员的工作量，应用前景广泛。
