本文根据工业生产和科研工作对压力表的不同要求，对压力表的选择原则和安装中应注意的事项做了总结。压力表的选择主要依据生产经验与精度要求，而压力表在安装中主要注意事项有压口、引压管及使用环境等。

压力表在生产和科研中应用十分广泛。压力 表的选择和安装是件重要工作。一方面，压力表 的正确选择与安装可为生产和科研提供准确有效 的数据；另一方面，选用合理的压力表可为生产 与科研提供更安全的检测环境。压力表若选用不 当，不能正确反映设备实际工作压力，影响工作 人员正常操作，进而导致生产事故发生。正确选 择和安装压力表对指导生产实践具有重要意义。

1.压力表的选择

正确选用压力表应当从压力表类型、量程、 精确度和灵敏度、外形尺寸、应用范围等方面进 行考虑。

1.1压力表量程范围的选择

测量稳定的压力时，最大量程应选择接近正常值的1/3至2/3范围内；测量交变压力时，最大量 程应选择接近而又大于正常值的2倍。为了能够保 持弹簧长时期的弹性不变形，弹簧式压力表交变 压力不大于分度上限的1/2，对于瞬时测量，允许 使用分度上限的3/4。

1.2压力表精确度和灵敏度的选择

压力表的精确度和灵敏度应根据使用场合测 量值最大允许误差进行确定，一般采用以下两种 方法来确定压力表的精度级别。

精度^最大或最小被测压力/压力表测 量上限X工艺要求相对误差

精度=绝对允许基本误差/压力表测量 上限X 100%

应根据上述两种方法选择精确度等级。对于等级的选取只取较大的数值，以保证测量的准确 性。

值得注意的是，工业上通常采用1.5级〜2.5 级精确度的压力表；而需要精确测量，如科研测 量、校验压力表时，一般采用0.4级或0.25级以上 的精密压力表和标准压力表。

1.3压力表外形尺寸的选择

在经济、实用的基础上还应考虑美观、便于 安装和观测。压力表外壳直径有40mm、60 mm、 100mm、150mm、 200mm及250mm 6种规格。一

般根据仪表安装的位置和环境的照明度来选择外 形尺寸，如在照明条件差、标高较高、示值不 容易看清楚的场合，应使用表盘直径200mm或 250mm压力表，以适宜工作人员进行观测。

1.4压力表种类和型号的选择

根据工艺要求选择

①0.06Mpa以下非危险介质，一般选用压力 表、真空表，差压测量时选用玻璃管压力计或膜 盒式微压计；0.06Mpa以上时，一般采用弹簧管 压力表、真空表、双管双针压力表、波纹管压力 计。

②对于油气集输用压力表，主要分为就地和 远传两类。就地压力表通常选用弹簧式压力表； 远传压力表大多选用远传压力表和压力变送器。 需要远距离（30m以外）就地指示的用远传压力 表，不必就地指示的可用压力变送器。

③需要具有信号报警及连锁与位式调节功 能，可采用电接点压力表、压力继电器、压力调 节器。

④对于科研场所要求观测压力变化情况、 易出事故场所及车间、需要经济核算及累计备查 时，米用记录式压力表。

根据使用环境和介质性能选择

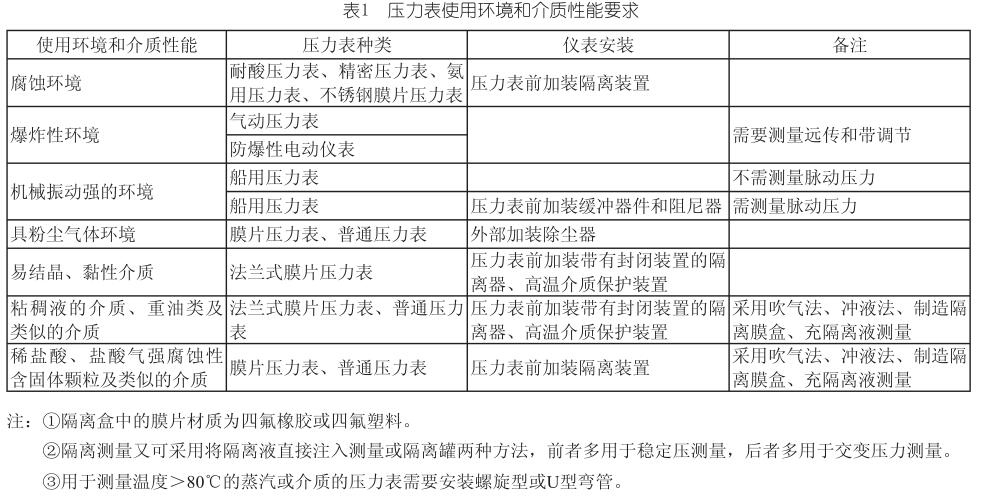

根据压力表使用环境和被测介质的不同，如环境温度、腐蚀情况、振动、介质易燃易爆等，选择不 同类型的压力表，详见表1。

另外，根据压力表所测介质不同，压力表应 采用不同的色标，并注明所测介质的名称，详见 表2。

2.压力表安装

压力表的安装位置应符合安装状态的要求， 表盘一般应呈垂直状态，位置应适合工作人员观 察，同时要保证密封性，不得有泄漏现象发生。 安装过程中应注意以下几个问题：

(1)压口位置的选取：一是使取样管与介 质流动方向相互垂直，并避免选阀门、分叉、弯 头容易形成旋涡的地方；二是当管路中有突出物 体时，取压口应取在其前面；三是测量液体及水 蒸汽压力时，取压点应设在水平管道的下侧壁， 使引压管内不存在气体，避免管道内的沉积物堵 塞取样管口；四是对测量液体和蒸汽介质的压力 表，最好装在仪表盘下部，以免液体或凝结液滴 到其他仪表上。

(2)引压管的铺设：引压管作用是在取压点 到压力表之间传递压力信号，其铺设应注意：一 是引压管内径通常取6〜10mm，长度小于50mm， 以减小测量误差和避免介质滞后引起压力表的 指示延迟；二是连接导管的水平段应有一定的斜 度，应保持1:10〜1:20的倾斜度，以利于管内冷凝 液或气体排出，三是引压管路上要装有隔离阀， 以便检修压力表时使用。

(3 )安装高度的确定：安装高度应适 合工作人员观察，与一般人的视线平齐，即 1.5m〜1.6m，对于高压力应高于一般人头部，即 1.7m〜1.8m左右。当压力表安装位置与测压点位 置垂直相距很大时，应进行液柱差的修正。修正 数值等于仪表与测压点垂直高度差的导管内液柱 产生的压力值。在仪表高于测压点时，加上此修 正值；反之，仪表低于测压点时，应减去此值。

(4)使用密封垫片：为保证密封性，压力表 的接头与表座之间的密封处要选择合适的密封垫 片。当工作温度和压力低于80C及2MPa时用皮垫 片或橡皮垫片；在80C〜45C，5MPa以下用石棉 纸或铝垫；工作温度和压力更高时，用退火紫铜 垫或铅垫。

另外，各种压力表安装好后，需注明位号、 被测介质名称等，以便于记录和操作，禁止用普 通压力表代替特殊压力表进行使用。为保证测量 的准确度，在使用过程中应加强维护，定期清 洗、及时更换压力表机芯。
