弹簧管式一般压力表是一种测量压力大小的仪表，是安全防护类的计量器具，在安全防护、工业过程控制、监测和监 视压力等方面发挥重要作用。压力表显示是否准确，对设备、设施的运行至关重要，因此有必要对压力表进行定期检验。

1.弹簧管式压力表基本结构及表工作原理

1.1压力表基本结构

压力表包括四大部件，一是弹簧管与机座，包括弹簧管、 密封堵头、带螺纹接头的机座、拉杆以及示值调整活节螺钊 等；二是传动放大机构，包括扇形齿轮、中心齿轮同指针轴、 游妊、上下夹板及安装固定螺钊一；三是指示装置，包括表 盘和指针；四是包装保护部件，包括外壳、玻璃表蒙、罩壳、 衬圈与固定螺钊。

1.2压力表工作原理

弹簧管式压力表工作时，在外部压力的作用下，压力表 的弹簧管会发生一定程度的变形，从而导致管端的位移，通 过表芯的机械传动，会对这段位移进行放大，再传递到仪器 指示表上，在分度盘上刻有标准计量单位的数值，根据指示 表上指针的转动，可以看到其压力值的大小其中，压力表表 芯的扇形齿轮、中心齿轮、示值调节螺钉、游丝、指针和连 杆等。弹簧管式压力表在工作时，需要保证扇形齿轮与中心 齿轮的啮合，这样才能做到机械传动、放大和转换。通过对 弹簧管式压力表的结构和工作原理的了解，有利于对其进行 操作和维修

2.压力表的计量检定

2.1外观检定

根据《弹性元件式一般压力表、压力真空表和真空表》 (JJG52 - 2013 )检定规程，压力表的外观检定包括：一 是新采购的压力表表盘涂层应均匀光洁、无明显的剥脱现象; 压力表的零部件装配应牢固、无松动现象；二是压力表分度 盘上应有制造单位或商标、产品名称、计量单位和数字、计 量器具制造许可证标志和编号、准确度等级、出厂编号等标 识标志，真空表应有(一)号或负字；三是压力表按其所测 介质不同，在压力表上应有规定的色标，并且注明特殊介质 的名称，氧气表必须标以红色“禁油”字样；四是压力表玻 璃盖应无色透明，不能有裂纹或妨碍读数的缺陷或损伤；分 度盘应平整光洁，各标志应清晰可见。压力表指针指示端应 能覆盖最短分度线长度的1 /3 — 2 /3，指针指示端的宽度 应不大于刻度线的宽度等。

2.2零位检查

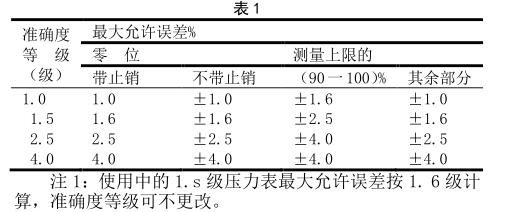

注2:压力表最大允许误差应按其量程百分比计算。 带有止销的压力表，在通大气的条件下，指针应紧靠没 有止销的弹簧管式压力表，在通大气的条件下，指针应位于 零位标志内，零位标志宽度应不超过表1规定的最大允许误 差绝对值的2倍。

3.压力表常见故障及调修方法

3.1指针在无压时同不到零位、加压后达不到满刻度， 往同倒走等现象的调修

产生原因：游妊长期使用力知不足，不能盘紧或张大； 机芯固定位置不当，连杆与扇形齿夹角太小；连杆短，传动机构放大角受限；指针 弯曲或松动，刻度盘位置固定不当，螺钊一未拧紧；校验器 漏油或吸入空气；油杯针形阀尖端有毛剌密封不好；油杯针 形阀未拧紧；橡胶皮碗损坏；弹簧管漏油、内部脏污或焊接 位置不正。

处理办法：脱开两齿轮的啮合，反时针转动中心齿轮轴， 使游妊能足够盘紧或张大；游妊老化弹性不足应更换正确固 定机芯位置，调整传动齿轮啮合间隙，增加啮合齿数，使连 杆与扇形齿夹角适当指针达不到满刻度，应缩小扇形齿短臂 长度，调大传动比正确固定刻度盘位置，拧紧螺钊。弹簧管 内部脏污用医用注射针注入汽油振荡洗涤；重新焊接弹簧管 反复调整后示值仍不成比例变化，更换弹簧管。

3.2滞针和跳针现象的调修

产生原因：齿牙锈蚀、磨损，两齿轮啮合处有毛剌和污 物；轴孔磨损，轴与孔壁单侧相碰；连杆与连接件摩擦、卡 住；机芯的上下夹板太紧，中心齿轮轴弯曲，两齿轮啮合太 紧，轴径不同心、不吻合；指针轴倾斜、弯曲与表面玻璃或 刻度盘单侧摩擦。

处理办法：（1)拆下两齿轮，清除齿牙的锈蚀、磨损、 毛剌和污物（2)调整游妊外圈，用锉刀锉薄连杆厚度（3) 指针单侧碰刻度盘，矫直指针轴，将指针轴一端平放在铁墩 上，边滚动边用榔头轻敲矫直；用尖嘴钳将指针轴纵向矫直； 用空心冲子插在指针轴上扳直；指针在哪个方向碰刻度盘， 就在该方向机芯底座下面垫入适当厚度的金属片；将刻度盘 放在平面上用榔头敲平（4)指针钉紧后偏位，捏住指针尖 端两侧，对准刻度，使榔头垂直地落在指针套端平面的中心 上；少量偏位将指针向反侧拨转一定角度敲击纠正（5)指 针套松动，将指针套平放于铁墩上，用“开花冲子”套在指 针套外，用榔头敲击冲子铆压紧固（6)指针轴不在刻度盘 孔中心，松开机芯紧固螺钊一，移动指针轴到恰当位置，压 住指针轴顶端控制机芯不动，移动扇形齿轮与中心齿轮啮合 于恰当部位，然后紧固螺钊一要获得两齿轮正确的啮合部位， 一是将刻度盘两侧固定孔锉成蛋圆形；二是重新打孔固定机 芯；三是锉大刻度盘中心孔。

3.3示值不稳定压力明显下降的调修

产生原因。压力表与校验器的连接处漏油；机座有砂眼， 长期使用逐渐渗漏；长期受脉冲压力作用，弹簧管产生疲劳 或两端密封部位渗漏；长期受被测介质腐蚀，弹簧管泄露； 弹簧管有裂纹或破裂；被测压力接近表的测量上限，长期的 压力作用使之破裂。

处理办法。更换机座，测量低压时可以补焊；补焊两端 密封部位或重新拧紧，破裂则弹簧管报废；选用耐腐蚀的压 力表；更换弹簧管并采取相应保护措施。
