介绍压力表与管道连接的3种方法，分析对测量结果的影响。

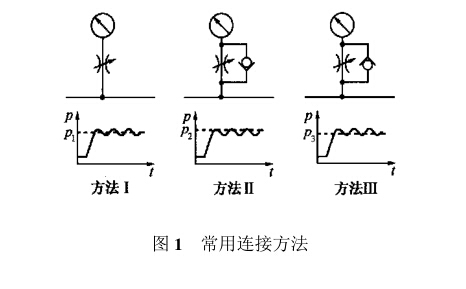

压力表用以测量流体传动管道中某工作点的压 力，使用时为防止压力表受冲击损坏，一般不将其直接 接入管道，常用的有以下3种连接方法（见图1)。对 静压力来讲，3种接法的测量结果相同;但当管道中的 压力有脉动或冲击时，3种连接方法对测量结果产生 不同的影响。

图1中方法I表示在管道与压力表之间设置节流阀或阻尼孔，由于进出压力表的介质都受阻尼作用，传 至表头的脉动压力波动幅值会大幅度减小，即表头受 到的实际压力趋近于静压力，这时的测量结果p近似 等于脉动压力的平均值。

图1中方法n在管道与压力表之间设置单向节流 阀，介质可快速进入压力表，但排出时进行节流，所以 脉动压力的峰值可传至表头并得以保持，测量结果p 近似等于脉动压力的上限值。

图1中方法m将单向节流阀反向安装，介质的进 出与方法n[合好相反。当压力增加时，介质进入压力 表受节流作用，而压力降低时，又快速排出，所以脉动 压力的峰值传不到压力表，测量结果仍近似等于脉动 压力的下限值。
