介绍了测井压力装置的结构、工作原理及应用范围，它与其他固定在井上的压力表相比，具有防 盗、经济实用，结构简单，操作安全、方便等特点。

1.引言

随着油田的进一步开发，油井、水井数量在不断 增多。因此，各种井上用压力表数量巨大,每年压力表被 盗的数量也非常惊人。为了减少油田的经济损失，我 们设计了一种新型、防盗、便携式测井压力表装置。 这套装置操作方便，经济，可有效防止压力表被盗， 在投人生产的试用过程中，深受广大用户欢迎。

2.测井压力表装置的组成

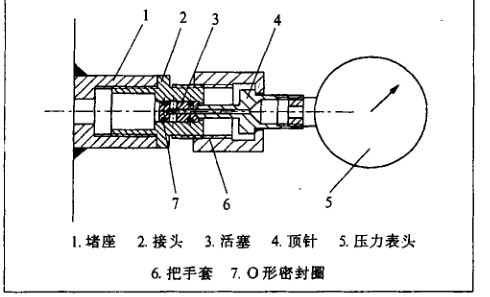

测井压力表装置如图所示。为使各组成部件具 有防腐性能，我们根据其不同的使用场合使用了不同 的防腐材料。

3.结构原理和使用方法

如图所示，堵座直接焊接在所要测定压力的输 油（水)管线上。首先把活塞和接头装配好，把接头装 在堵座上，这样在管道压力（一般在10MPa左右）作 用下，活塞向上移动，形成密封，这些部件装好后直 接放在井上。另外一些部件按图示，把顶针塞人把手 套，装上压力表，要测压力时随身携带。使用时将把 手套慢慢旋上接头，由于管内压力，在旋入的过程当 中，顶针接触活塞，此时顶针与活塞形成第一道硬密 封，在进一步的旋入过程中，活塞继续向前推移，管 线内液体从活塞侧面孔进入顶针孔，即可测得压 力。设计时考虑到第一道硬密封接触面积小，有时密 封性能不佳,在结构上可以设计第二道硬密封，即可 实现在测压力时滴水不漏。

4.小结

根据经验，一个压力表头要配备一个截止阀。而 且这些装置往往都散布在野外，如抽油机井口，注水 井等，表头经常被盗，使油田生产造成不必要的经济 损失。我们所设计的这套便携式测井压力表装置不 仅不用截止阀，而且大大地减少了压力表头的数 量。因为堵座，接头、活塞是固定在井上的，其它部件都 是随身携带，这样不管一个工人管理多少口井，只需 —个表头即可，大大地降低了成本费用，使压力表头 也免遭被盗之劫。经现场使用，此种装置使用方便， 测压准确，完全满足野外测油（水)井压力要求。
