本文介绍一种各级计量部门及厂矿企事业单位进行压力表、氧气表和其他禁油类压力表检定工作较为理想和实用的计量标准装置的组成和 基本工作原理和技术指标，通过一组试验数据对其不确定度进行分析及验证。

1 .前言

压力表在各行各业中广泛应用，压力表计量十分重 要和普及。尤其是某些使用环境条件恶劣的行业，对压 力表计量周期要求短、计量工作量大，计量测试时往往要 送检，但送检费用高，有的很远不方便。因此建立一套简 单实用的压力表计量标准能有效提高工作效率和保证量 值传递准确可靠。本文介绍一种各级计量部门及厂矿企 事业单位进行压力表、氧气表和其他禁油类压力表检定 工作较为理想和实用的计量标准装置的组成和基本工作 原理及其不确定度分析。

2.工作原理及组成

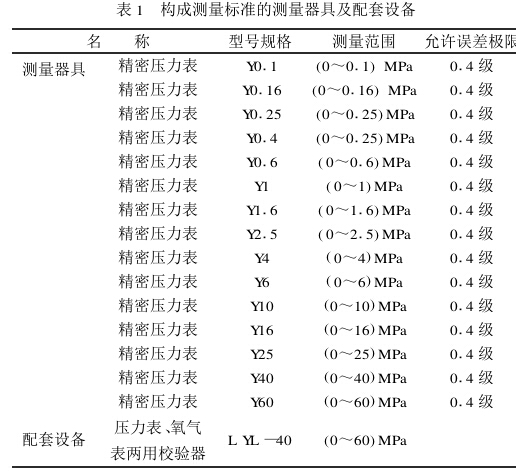

本装置由十五块精密压力表(见表1)组成，配套设 备为一台压力表、氧气表两用校验器。

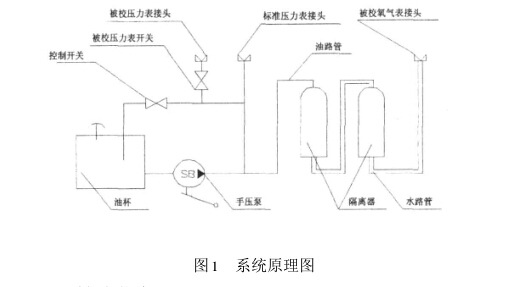

本装置是根据帕斯卡定律，以流体静力学的平衡原 理为基础进行压力计量的。本装置采用油水分离法，通 过两级油水分离装置，用精密压力表作为标准，来校验下 等级的压力表和氧气表。检定时，利用压力校验器的手 动柱塞泵造压并通过油管路和水管路传递压力(水管路中被校氧气表接头专作检定氧气表及其他禁油类压力表 用，油管路中接头作连接标准压力表和被校压力表用）， 将该压力同时传递给精密压力表和被测压力表，使二者 在同一压力下进行示值比对。系统原理图见图1。

3.主要技术指标

（1）精密压力表极限误差:±0. 4 %

（2）测量范围：（0〜60) MPa

（3）扩展不确定度：0. 30 %。

4.数据采样

将测量范围为（0〜25) MPa，分辩力为0. 2MPa，准确度等级为0. 4级的精密压力表安装在试验器标准压力 表接头上作为标准表。

将一块测量范围为（0〜25 ) MPa，分辩力为 0. 5MPa，准确度等级为1. 5级的一般压力表安装在试验 器被检压力表接头上作为被检表。

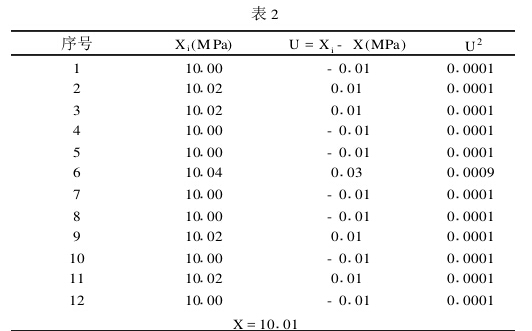

在环境条件：温度：（20 ±5) 相对湿度：小于 85 %，等温2h以上；环境压力：大气压，测量方法：通过升 压和降压两个循环，将被测压力表在10Mpa点，与标准 表比较，逐点读取被测压力表示值，反复测量12次，各项 测值如表2所示。

5.不确定度分析

5. 1标准不确定度分量评定

标准不确定度主要有上一级标准活塞式压力计引入 的测量不确定度分量m、测量重复性引入的不确定度分 量U2、温度变化引起的不确定度分量U3、标准表估读误差引入的不确定度分量u4、数据修正引入的不确定度分 量屯五个分量,下面分别论述：

（1）由上一级标准活塞式压力计引入的测量不确定 度分量U1

上一级标准活塞式压力计为二等标准活塞式压力 计,其准确度等级为0. 05级,服从正态分布,则:

U1= 0. 05 % +2. 58 = 0. 019 %

（2）由测量重复性引入的不确定度分量U2

n

E(Xi- X)2

S =  =0.0135MPa

n - 1

不确定度用相对标准差表示：U2 = S/ 25 = 0. 054 %

（3）由温度变化引起的不确定度分量U3

环境温度对标准器,被检表均产生影响。检定规程 规定,检定0.4级精密压力表的温度范围为（20 ±3) "C, 检定一般压力表的温度范围为(20 ±5) C。所以，环境 温度对标准表的影响原始量为At1=3 C,对被检表的影 响原始量为At2 = 5 C。

①环境温度对标准表产生的示值误差引入的不确定 度U31

环境温度对标准表产生的示值误差为：

A31 = k -P •At1

式中：k —示准表弹黉管弹性系数，k = 0. 0004 ; P — 标准表量程，P = 25 ; At1 —环境温度对标准表影响原始 量,At1 = 3 C

所以 A31 = k -P •At1 =0.0004 X25 X3 =0. 030MPa

产生这个温度误差的分布属均匀分布,故:

△31

u31 = =0. 069 %

25 X 3

②环境温度对被检表产生的示值误差引入的不确定 度%2

环境温度对被检表产生的示值误差为：

A32 = k -P .At2

式中：k —皮检表弹黉管弹性系数，k = 0. 0004; P —

被检表量程，P = 25 ; At。一环境温度对被检表影响原始 量,At2 = 5 C

所以 A32 = k -P At2 = 0. 0004 X25 X5 = 0. 05MPa

产生这个温度误差的分布属均匀分布,故：

A 32

U32= =0 . 115 %

32 25 X 3

（4）由标准表估读误差引入的不确定度分量U4 标准表的分度值为0. 2MPa ,要求估读至分度值的

012 X110

1/ 10 ,服从均勻分布，故：U4 = =0. 046 %

4 25 X 3

（5）由数据修正引入的不确定度分量U5

对检定的结果修约至标准表的估读值,修约误差为

估读值的1,分布同属均匀分布,故有：

U5 = 21 X U4 = 01023 %

5.2合成标准不确定度

以上各项相互独立,用方和根法合成：

Uc = U2 + u2 + U2 + U2 + u5 =0. 15 %

5. 3扩展不确定度

U=2uc=2 X0. 15 %=0. 30%

6.测量标准不确定度的验证

选取一块测量范围为（0〜25) MPa,分辩力为 0.5MPa,准确度等级为1.5级的一般压力表,按4中所 述方法进行测量,并将测量结果与该表的上级标准检定 结果相比较,见表3：

选取两次检定结果中最大差值为0.001 MPa,小于2 Uc, 故不确定度得到验证。

6.结论

本装置扩展不确定度为0.30%,符合JJG 52 - 1999

«弹黉管式一般压力表、压力真空表和真空表检定规程》

的要求,可开展1. 5级以下一般压力表的检定工作。
