本文介绍了自制气控压力表检定装置的原理与结构及装置的制作过程，从而解决了检定压力表示值 用气体作介质的检定问题。

1.前言

检定压力表的示值，按照JJ G49 一1999《弹簧管 式精密表和真空表》国家检定规程的要求：“测量上 限值不大于0. 25MPa的精度表，工作介质为清洁的 空气或无毒、无害和化学性能稳定的气体，测量上限 值不大于2. 5MPa实际是用于测量气体压力的精密 表，检定时也用气体作工作介质”我们发现，在实 际使用中，如果精密表是用来测量气体压力，而检定 时却用液体作工作介质，由于两者介质之间密度差 异较大，将会带来附加的误差。实验证明，上限值为 1. 6MPa，0. 4级的精密表，用空气与变压器油作介 质进行示值检定时，空气检定的示值普遍要比变压 器油检定的示值大，其最大差值有时接近于仪表的 允差。而且压力表的量程越小，两种介质的示值差 对于满刻度的百分数就越大，量程越大，这个百分数 值就越小。对此，我们用油压式活塞式压力计校验 器进行改动，制作测量气体压力在4MPa的气控压 力表检定装置，经使用多年，效果很好，现介绍如下。

2.原理与结构

图1为气控压力表检定装置原理结构示意图， 本装置由标准活塞式压力计和气控压力发生器两部 分组成:其原理是系统中的压力，由气源b:通过减 压器S!b2供给，当这个压力作用在活塞端面上所产 生的力与作用在活塞上专用砝码所产生的力相等 时，便可获得被测压力。

装置除气源bi，减压器Sib2部分外，全部部件 都安装在压力校验器上，它的结构包括:标准活塞式 压力计7(包括活塞杆、活塞筒、承重盘和专用砝 码），汽油隔离器6，放气阀5，进气阀1，控制阀2、3、 4，压力微调器S2。

3.制作

3.1制作过程

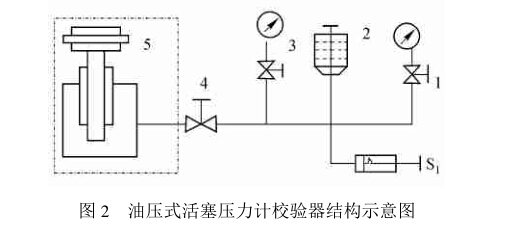

图2为油压式活塞压力计校验器结构示意图。 制作时，选一台不小于6MPa油压式活塞压力计校 验器(笔者选择的是西安仪表厂早期生产的活塞压 力计校验器），将标准活塞压力计(包括连接座)和连接控制阀4之间的管子拆下,如图2虚线部分,再把 油杯2拆下,然后在油杯拆下的连接座上装一控制 阀,如图1中2所示,再根据压力校验器的空间位 置,按图1所示位置安装气液隔离器、放气阀和活塞 压力计及其连接管子。各部件安装前,要对系统管 路进行无油脂清洗,安装完毕后,对整个系统要进行 使用压力范围的气密压力试验检查,合格后方可使 用。

3.2部件的选择

标准器选用6MPa标准活塞压力计,各控制阀 用原装置中的或选用相同型号规格的，需重新更换的连接管子,选用与原压力校验器相同规格的管子 或用能承受压力不小于10MPa的无缝钢管自己加 工,气液隔离器可用市售的或用低碳钢材料加工(尺 寸图略），气源选用压缩空气或化学性能稳定的惰性 气体,减压器市售,其出口压力不小于6MPa ,连接 气源、校验器之间的高压软管其耐压不小于 10MPa。

本装置的特点是:可用活塞压力计检定精密压 力表,也可用精密压力表检定一般压力表。
