分析实际设计应用电接点压力表过程中遇到的几个问题，提出几个解决方法，供同行参考。

给水系统中的定压系统是保持管网压力恒定在一 定的范围内，当管网压力低于某值时启动水泵加压， 当管网压力达到一定值时停泵，如此循环。实现此功 能的测压元件是电接点压力表。电接点压力表一般由 导压系统（包括接头、洋簧管等）、齿轮传动机构、示 数装置（包括指针与度盘）、电接点装置、外壳（包括 表壳、表盖、密封垫圈、表玻璃等）、设定装置和接线 插头座等组成，外壳一般为气密型结构。其集压力显 示与控制于一起，设定调整方便。但电接点压力表应 用在管网定压系统中，下述问题不可避免会遇到，设 计控制线路时如不采取一定措施，无法保证安全、稳 定运行。一般设计的水泵控制线路如图1所示。但应用 到管网定压系统时会存在以下问题。

管网压力达到设定上限值时接点b-c接通，断开水 泵接触器，瞬间水泵出力变化引起管道内压力急剧变 化，使接点b-c出现连续性的抖动，速度很快，使KA1 及主接触器来不及释放而引起KA1继电器及主接触器 跳跃，时间长了、次数多了就会引起接触器触点烧毁。

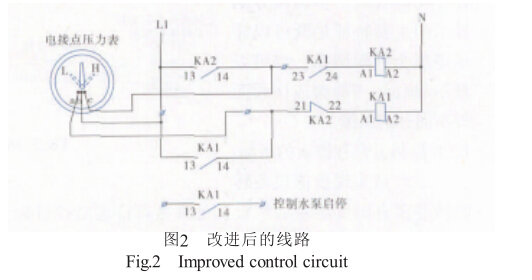

为了克服上述缺点，可按图2修改原理图。在接点 b- c间增加闭锁接点，一旦电接点压力表指针碰上高 位接点，KA2中间继电器立即闭锁，消除了接点b-c 的抖动。同时为了能保证管网压力到达低限时a-b接 点能启泵，将KA1的常开接点串入本回路，见图2。 修改后的接线可以很好地消除管网压力升至上限值 时，接点b-c抖动而引起的接触器跳跃现象。此接线 己在几个工程运行数年，实践证明很可靠。

图2控制线路对于流量、扬程较大栗的控制也存 在一定问题，由于流量大、扬程大，水泵启动瞬间 管网压力脉动激烈，管网内瞬间脉冲压力可能带动 电接点压力表指针冲至上限，结果a - b接点刚启动水 泵，b-c接点又使水泵停止，结果水泵无法正常启动 运行。

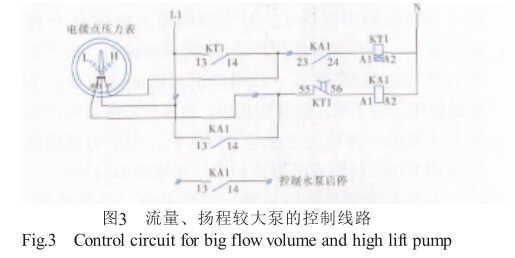

为解决此问题，可将KA2更换为时间继电器，见 图3，使b-c接点接通时延时Us停泵，有效消除起泵 时管网的压力波动。另外，电接点压力表应尽可能远 离水泵安装，这样也可以减小泵本体振动及启停时管 网压力波动对电接点压力表接点通断的影响。
