在原油生产中，采油树油管上的压力表主要是用于时刻监测原油的压力。为了杜绝因老式压力表接头部 位易被破坏所造成的原油损失和环境污染，向读者介绍了 一款新型的无泄漏防盗压力表接头，并阐述了该压力表接头 的结构、防盗原理和安装方法，陈述了压力表接头在原油生产中的突出效果以及其今后在其他行业的应用前景。

在原油生产过程中，通常需要在采油树的油管上接 压力表时刻监测原油的压力。油田基层采油队，特别是 边远队(远离基地的采油队），由于油井分散，经常发生不 法分子将压力表抒下打开阀门偷油的事故，并且偷油之 后不拧回阀门、压力表，因此不仅造成重大的原油损失， 而且又大面积的污染了环境。堵住从压力表处盗油这个 缺口，能有效地杜绝原油的流失和环境的污染。

1.老式压力表接头的工作缺陷

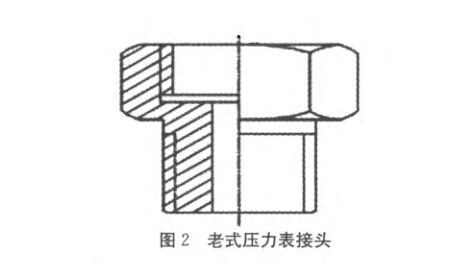

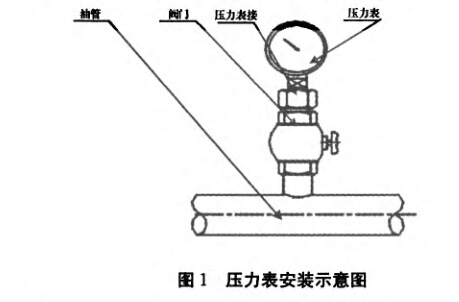

在原油生产过程中，压力表通常通过阀门、压力表接 头安装在油管上(见图1 )，阀门起到截断作用。由于压力 表下部通常为M 20X1. 5螺纹，阀门为相应直径的管螺 纹，压力表接头起变螺扣连接作用。实际工作中，当阀门 拧开后，压力通过阀门、压力表接头内通道传给压力表，通 过阀门截断更换压力表。旧的压力表接头(见图2)仅作为 阀门与压力表之间的一个变螺扣连接，无自动控制，当压 力表表被拆下后，如果阀门被开启，油管内的液体将毫无 阻碍地流出，造成大量的液体泄漏。不法分子就是通过拧 下压力表打开阀门偷油并造成大面积泄漏污染环境的。 因此，通过在压力表接头上想办法设计一种具有自动控制 的压力表接头能有效地防止失窃和污染。

2.防盗压力表接头的结构及工作原理

2.1结构

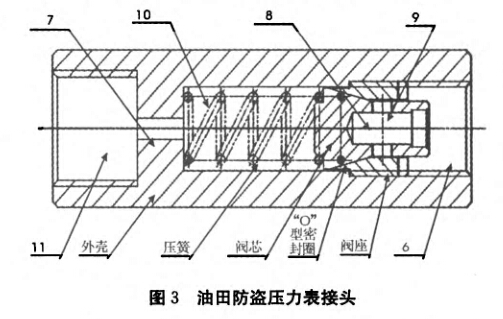

本文所述具有防盗功能的油田防盗压力表接头由 外壳、压簧、阀芯、阀座、T型圈组成(见图3 )。

防盗压力表接头的组合形式为:调质钢外壳1的一 端设有与油管取压口短节螺纹扣型相匹配管扣11和与 的进油孔7，另一端设有与压力表螺纹扣型相匹配的内 螺纹接头6;进油孔和内螺纹接头之间设有中空腔体10， 中空腔体内设有自动阀门，阀门包括压簧2、与压簧联接 的阀芯3以及与阀芯相匹配的阀座5，阀座与中空腔体 内壁为螺纹固定联接，通过阀座上的两个凹槽用专用扳 手拧紧;阀芯与阀座之间设有T型密封圈4。阀芯前半部分为环型，后半部分为锥型，阀芯前端设有出油孔8和 引流孔9，出油孔与压力表进口相连通，引流孔连通出油 孔和阀芯与阀座的接触壁。T型密封圈设在阀芯后端 与阀座相接触的地方。压簧、阀芯、阀座、?"型圈组成 均能通过专用扳手由阀座处取出，更换十分方便。

2.2工作原理

防盗压力表接头工作原理:①当装上压力表时，随 着压力表的拧人，阀芯在压力表的拧紧力作用下被顶出 阀座，压力由壳体、阀芯、阀座、T型圈之间间隙和两对 称孔直接传人压力表。②当取下压力表时，阀芯在压簧 的作用下座入阀座阀芯、T型圈、阀座与壳体构成密封 空间，阻止液体外泄。其防盗功能为:一方面，本压力表 防盗接头下部加工一 <Wmm孔与生产管线相通，计算压 簧的压缩量，限制阀芯下压距离，使上部压簧、阀芯、阀 座、“ CT型圈组成以微缝和外面相通，过流面小,而且保 证阀芯不会因完全压出阀座而失效。阀座上仅开了_2 mm凹槽，与压力表接头处是M20螺纹孔，深度12〜 18mm,大直径物件压不到阀芯，取阀座必须用专门设计 的两爪套筒扳手，而且设计的压簧和液体压力较大，用小 物体顶开阀芯既费力且外泄量小，得不偿失。从而起到 防盗的作用。另一方面，压力表防盗接头壳体外为圆柱 面，无法用常规扳手拧开。加上外壳与油管之间被焊住， 增大了直接拆下接头的难度。

3.安装及安全可靠性

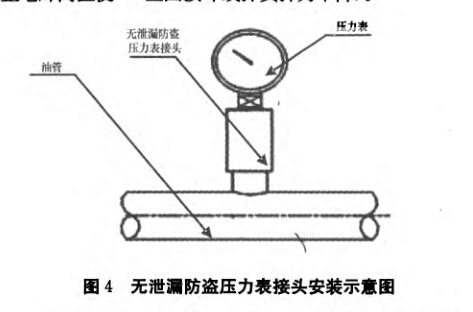

本压力表防盗接头下部加工G1/2管扣，可直按与采 油树上的取压口短节的丝扣相连，因此，拆下1/2闸门，装 上接头拧紧即可(见图4 )。装在井上时，用电焊点焊住接 头下部。安装时，为防止偷盗者拆下本接头直接在采油树 中取油，可先取出本接头内阀座、阀芯、弹簧后，把外壳直 接焊在油管取压口短节上或拧紧管扣后焊上，待冷却后依次装入弹簧、阀芯、阀座(这里不直接焊接的原因是为了防 止电焊高温使T型圈损坏或弹簧弹力下降)。

本防盗压力表接头外壳采用45调质圆钢车成，最薄 处壁厚7 mm,其它零件装在其内，由阀座采用M 20X1. 5 螺纹封底，螺纹旋进30 rran，成品试压8 MPa,安全可靠。 另外，阀芯的复位距离仅1〜2 mm。当压力表拧松两三螺 扣阀芯就关闭，剩余的压力表拧出空间足以使压力释放， 液体不会喷出。

4.应用效果及效益前景

本压力表接头通过内部密封设计和正确安装后，其 突出效果为:①能有效地避免原油因偷盗造成直接经济 损失和大面积污染环境。②具备阀门功能且具备自动关 闭功能，完全取代了老式压力表接头中的阀门。③安装 和检修方便。④通过选用不同的制造材料，能适用于各 种工作环境，并且寿命长。

压力表在工、农业生产和生活中无处不在，是一种通 用部件。本文所述防盗压力表接头可做成通用件应用于 所有需要安装压力表的场所。原因一:本身具有自动关闭 功能，在安装时可省去一个阀门使用成本，与旧式接头安 装相比，成本减少较多。原因二:其用人力开启较困难且 外泄量小，非常适用于防盗和减少环境污染。
