利用YX-150电接点压力表实现水泵与阀门的联动

1.问题的提出

电动阀门基本控制原理是利用可逆式磁力启动 器实现对阀门驱动电动机的正反转控制，以达到对 阀门的开启、关闭和停止操作。这种工作方式主要 依靠操作人员的经验实现对阀门的控制。在开启阀 门时很容易形成水泵长时间零流量运行，带来不必 要的电能消耗。在关闭阀门时很容易形成水锤，缩 短水泵的使用寿命。利用YX - 150电接点压力表 不需要太大投资便可实现水泵与阀门的联动，从而 解决上述问题。

2.改造措施

YX-150电接点压力表由普通压力表和接 触装置两个独立部分组成。测量系统中的弹簧 管在被测介质的压力作用下，迫使弹簧管的末 端产生相应的弹性变形?位移，借助拉杆经 齿轮传动机构传动并予以放大，使固定于齿轮 轴上的指针旋转。当指针与给定的上下限触点 相接触时，使外接的相应端子短接。利用这一 特点，可用上下限触点控制阀门的开启与 关闭。

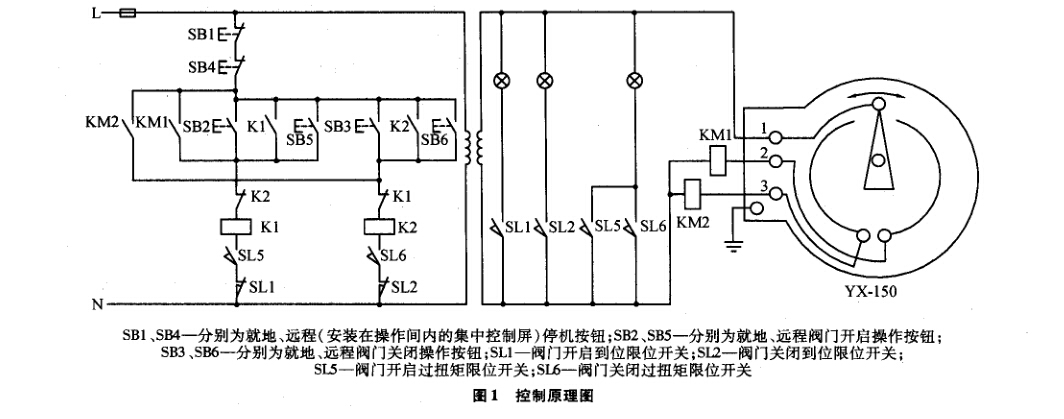

利用YX - 150电接点压力表实现水泵与水泵 出水阀门联动的控制原理图如图1所示。注：SL5、 SL6为过扭矩限位开关，未设置扭矩大小时（即原 始状态）为常开状态；设置工作扭矩后为常闭状 态，超过设定扭矩时断开。图1中扭矩限位开关处 于未设置工作扭矩的状态（即原始状态）。

将YX - 150压力表上限触点设定在水泵正 常工作压力的85%。当水泵开启后，压力达到 正常压力的85%时，水表上限触点使得外接端 子1-2瞬时导通，中间继电器KM1 (24 V或 12 V,根据阀开触点闭合，在控 制回路中形成自锁。同时，阀门电动机主回路 接通，阀门电动机开始工作，阀门开启，可有 效防止水泵长时间零流量运行。

将YX - 150压力表下限触点设定在水栗正常 工作压力的10%。当水泵停运或故障跳车后，压 力降到正常压力的10%时，压力表下限触点使得 外接端子1 -3瞬时导通，中间继电器KM2线圈得 电吸合，KM2常开触点闭合，使得交流接触器K2 线圈得电吸合，K2常开触点闭合，在控制回路中 形成自锁。同时，阀门电动机主回路接通，阀门电 动机开始工作，阀门关闭，可有效地防止水锤的出现。

3.结语

如上所述的改造方式投资小，容易实现，仅需 将水泵原有普通压力表更换为YX - 150电接点压 力表后与阀门原有控制回路连接即可，对原有阀门 安全可靠。

改造后，水泵出水阀门的动作时间由水栗的实 际压力确定，不会出现水泵开启后阀门未打开的现 象，同时降低了操作人员的工作强度。操作工仅需 开启或停运水泵即可，不需要判断水泵的工作状态 后再操作阀门。
