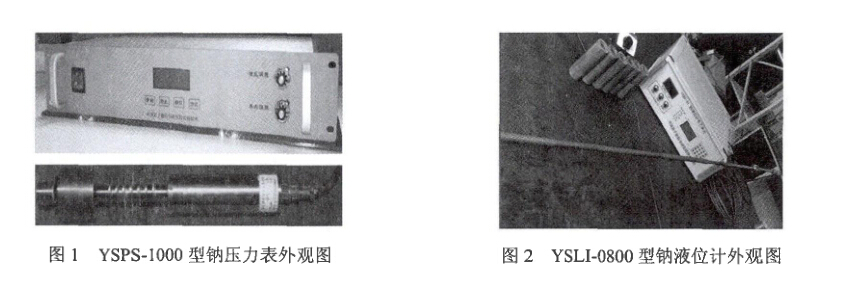

快堆采用液态金属钠作为冷却剂，由于液态钠的高温和活泼的化学性质，不能用常规的仪表进 行热工测量，需研制专用仪表，如钠液位计和钠压力表、钠流量计等以用于钠冷快堆及试验回路。 核能开发项目《放射性钠处理技术模拟实验研究》用钠喷射试验回路建设需进行钠压力和钠液位的 准确测量，为此研制了 1套YSPS-1000型钠压力表和1套YSLI-0800型钠液位计，外观如图1、2所示。

研制的YSPS-1000型钠压力表，量程为0〜1 MPa,最高工作温度为450 °C,采用变阻式测量 原理，双波纹管力传递结构既起到压力传递的作用，又可保证液态钠的密封性，压力表以测力环 为敏感元件，具有良好的线性度和较小的误差，经温度效应在线修正后，可获得高精度的钠 压力测量数据。另外，该压力表具有满度设置，双上、下限报警设置，热电偶断偶报警功能， 还具有4〜20 mA直流标准模拟信号输出和RS485标准数字接口输出功能。以单片机为基础 的这些优越功能，使得YSPS-1000型钠压力表适用于DCS、FCS等控制系统。

研制的YSLI-0800型钠液位计，量程为0〜800 mm,采用互感式非接触钠液位测量原理，它的敏 感元件装在1根端部密封的不锈钢套管内，不破坏钠设备的密封性，可在设备运行情况下进行更换和 维修，并可承受高达550 °C高温的长期作用。电子单元为传感器的原边绕组提供交流频率恒定的激励 源，使之具有良好的线性度和准确度。实现了液位计分度特性实时在线温度补偿，并具有0〜10 V和4〜 20 mA直流模拟输出，以及液位双上限、双下限报警设置、继电器报警触点输出和断偶报警等功能。

通过自主研制钠压力表和钠液位计，己掌握该类型钠仪表全套生产加工技术，拥有了完整的自 主知识产权。同时提高了高温环境下的工作稳定性，为今后钠仪表系列化研制和生产奠定了基础。 该成果已成功应用于钠雾化喷射试验回路，今后也将应用于快堆研究中心及示范快堆的钠回路中。

通过标定和调试，该成果还可应用于其他液态金属的热工测量，具有广泛应用前景。
