本文介绍了一种带泄压阀压力表的结构及工作原理，这种压力表克服了传统压力表截止阀到压力表间的连接管段压力泄放 问题，保证了维修拆卸方便和维修人员的人身安全，具有很好的应用价值。

压力表是一种测量压力大小的仪表，在工业工程控制过 程与技术测量中得到了越来越广泛的应用⑴。目前使用的 压力表表体上不带泄压阀，当维修更换压力表时，截止阀关 断后，截止阀到压力表间的连接管段或冷凝圈中压力的泄放 问题得不到妥善解决，当压力很髙或是有毒气体时,给维修 带来不便和危险[2]。

为使压力测量更可靠安全，根据工作需要研制了带泄压 阀的压力表。

1.普通压力表安装结构

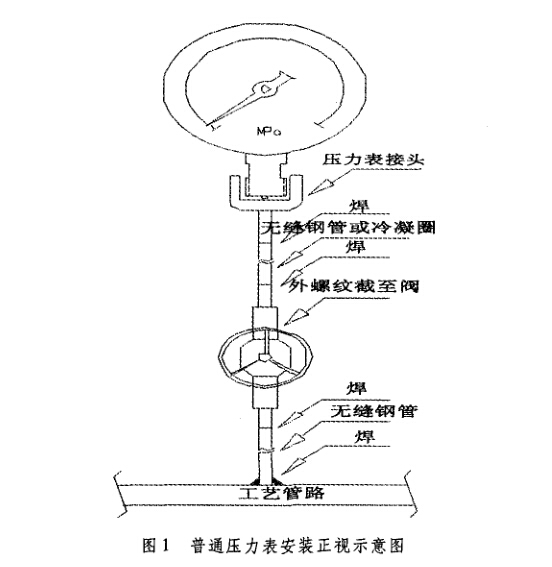

普通压力表安装结构示意图见图1。

2.带泄压阀的压力表

2.1带泄压阀的压力表结构设计

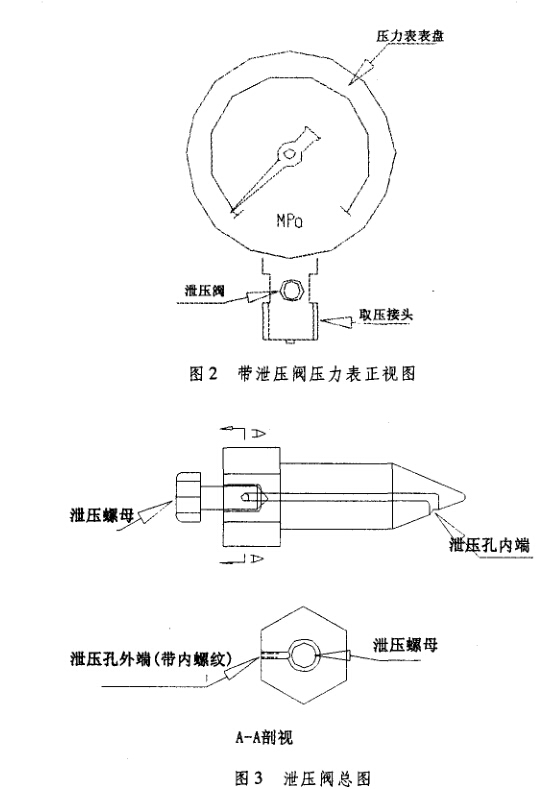

带泄压阀的压力表结构图见图2，图3。

2.2带泄压阀的压力表工作原理

普通压力表的结构[3]和安装如附图1所示。按附图1 所示，更换压力表时,先关断外螺纹截至阀（过程连接阀）， 外螺纹截至阀到压力表接头间的管路或冷凝圈内存在压力， 当测量介质是气态而压力很高时给拆卸带来不便，且介质是 有毒气体时会给维修人员带来身体危害。

带泄压阀的压力表如图2所示，与普通压力表相比较， 在其表体外螺纹接咀的背部开一内螺纹孔，使该孔与压力表 介质取压通道相通，在该孔上用螺纹连接方式安装泄压阀， 泄压阀的泄压孔与压力表取压通道介质相通。压力表正常 工作时，泄压阀的泄压孔被泄压螺母堵塞，当需要泄压是,用 扳手外旋泄压螺母,泄压螺母向外退出，泄压孔堵塞解除,将 憋在外螺纹截至阀和压力表接头间管段（或冷凝圏）内的压 力泄放，当压力泄放完后，将泄压螺母旋紧，再顺利地拆卸更 换压力表。

泄压孔外端以内螺纹形式设计，可配一细小的单头外螺 纹接管，对有毒气体介质泄压时可将单头外螺纹接管旋人泄 压孔外端内，再在该接管外端接以该介质对其无腐蚀作用的 塑料软管,将其引到特定位置泄压排放,以免对工作人员引 起伤害。

3.现场应用

带泄压阀结构的压力研制完成后，对其进行现场应用， 与传统压力仪表的安装方法对比，解决了目前普通压力表 在维修[5]或运行中更换压力表时，过程连接截止阀关断后截 止阀到压力表间的连接管段或冷凝圈中压力的泄放问题，保 证了维修拆卸方便和维修人员的人身安全,使得现场应用更 为方便、可靠、安全,具有很好的应用价值。
