进入冬季，隨着温度的洚低，注水井并口压力表经常 冻堵大大增加了岗位员工的工作量，影响了资料的正确录 取。还经常把压力表冻坏，更换新压力表后又重复冻坏，造成 单位成本费用升高安装压力变送器的井，为了防止把贵重的 变送器冻坏，特意加装了电加热片，不但安装成本高，而且离电 源较远的并根表不能安装研制开发的注氷井井口压力表防 冻装置，解决了在冬季注水井井口压力表冻堵现象：衣文主要 介绍了压力表防冻装置的结构原理，及该装置的现场试验 效果。

生产实践中，进入冬季后注水井井口压力表经常冻堵，造 成压力指示+淮，严取影响正常生产和资料的准确录取。还 经常把压力表冻坏，我们就要及时的更换这冲冻坏的压力表, 更换新压力表后，一段时W又被冻坏，成本费用不断升高髙。安 装压力变送器的井，为了防止把贲取的变送器冻坏，特意加装 了电加热片，不但安装成本髙，而且离电源较远的井根本不能 安装。为了解决上述问题，研制开发广注水井井口压力表防冻 装置。该装盥通过现场诚验，各项性能指标完佥达到了设计要求。

1.任力表防冻装置的研制

1.1设计原则

具有很高的密封性，经久耐用。

装罝各部位要求耐腐蚀

操作简便，省时省力

1.2设计思路

通过现场调查，由压压力表和考克部位的水体体积很小， 往往冻堵部是发屯在考克和压力丧部位。所以，我们只要把它 们内部的传介质改变为防冻液，就能防止冻堵。基r这一思 路，设计了一种在仄力衷和考克中能储存防冻液的装置。

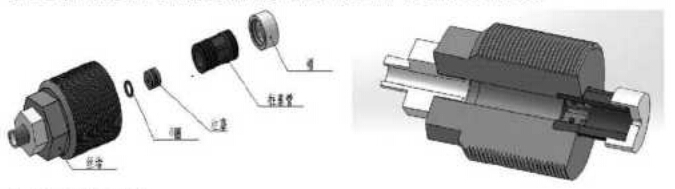

根据设计思路，设计了悛体效來图，初步设计本装置主要 由丝堵、活塞筒、密封活塞、底邹机米四大部分组成。

1.3工作原理

在活塞弓压力表考克W汴满防亦液后，安装任注水汁汴 口，并内压力通过后盖孔眼作川在活塞卜.，推动活銮挤压防冻 液，完成压力传导，彺乐力表上显示出读数。丝堵上连接的1: 作筒长度不超过5厘米，不影响阀门的幵方。耑要放压时，打开 放空阀，井内压力推动柱塞到丝堵内，由于丝堵的孔眼直大 活塞，压力放尽。

2.视场安装

连接好考克、压力表，把装置后盖打幵，取出活塞；从后盖 处灌注防冻液，留出一个活塞的空间；装人活塞，h好后盖，把 装置连接在水井套管上;开阀f 1，取压力。

3.检查效果

3.1密封和耐压性实验

该装盥制作完成后芘工作筒内分别充填了防冻液和柴油 两种不M导压性质的介质进行密封和耐压性试验。连桉到压 力表检定台进行实验，实验数据如下：

通过上表可以看出当压力升致30MPa且稳压30分钟仍表 现为不渗不漏，说明了该装置密封性能和刚压性能良好。

3.2准确性和防冻实验

新趼制的压力表防冻器装置从2015. 1. 25日在3「丨注水 /1:(安22〜2、安21〜10、安63〜40)分別安装压力表防冻装置/I*始 进行实验，环境温度最低达〜161。到目前，没有冻坏一个压力表，指针指示数椐准确，转动灵敏，同时在安装初期三个月内， 每片两次与没有安装防冻装置的压力表读数进行对比校队数 据，结果装有防冻装置的压力表读数间没有安装防冻装置的 力表显示的数椐误差极小，可以忽略不计。防冻装置的压力表 M不安装防冻装置的压力表显示的数据误差极小，在允许误差 細内。实验到目m为止，没有损坏一个压力衷，指针指示数 据准确，转动灵敏。

3.3现场应用

装置制作完成后，在安22〜2、安21〜10、安63〜40，三口注水 井试验，K经寒冬腊月，经历了〜16T:的考验，没有发生过一次 厂卫力表冻堵。从而证明了该装置效果显著。

4.结语

压力表防冻器装罝通过现场应用，各项指性能合格，泫装 賈抖有如下特点:操作方便、快捷、省时、省力;减轻员工劳动强 度，提高工怍效串;卞约单位成本，降低维修费别:成本低廉，操 作安全系数加大;适用范围广，具有曳好的推广应用前景。
