本文提出在弹簧管式精密压力表检定前，对压力表至少施加测量上限75%的压力，进行预压，预压的 次数一般为2~3次。

一、结构与工作原理

1.结构

精密压力表与一般压力表在结构和原理上并没 有差异，主要由带有螺纹接头的支持器、弹簧管、拉 杆、调整螺钉、扇形齿轮、中心齿轮、游丝、指针、表盘、 表壳等组成。

2.工作原理

当被测介质通过压力表接口进人弹簧管内腔时， 弹簧管在被测介质压力的作用下其自由端产生相应 的线位移,通过拉杆和扇形齿轮放大传动机构将线位 移转换为相应的角位移，中心齿轮带动指针在标有均 匀刻度的分度盘上指示出被测介质的压力值。

精密压力表与压力校验器组成精密压力表标准 装置后，通过直接比较法对一般压力表进行检定，实 现压力量值传递。

二、实验分析

精密压力表的检定依据为JJG49-2013《弹性元件 式精密压力表和真空表检定规程》,在检定过程中，发 现如果不对精密压力表进行预压，其检定结果中的回 程误差明显偏大。尤其是检定的第一次循环数据和第 二次循环数据中，同一检定点的回程误差作比较时， 明显存在差异，甚至每个检定点的第二遍数据中回程 误差均不大于第一遍数据中的回程误差。

通过对不同厂家、不同量程的精密压力表进行检 定发现，是否采取预压，回程误差的数据有差异，而且 十分明显。下面就某一块精密压力表不进行预压和预 压的检定数据比较，可以得出更加清晰的结论。

1.实验数据

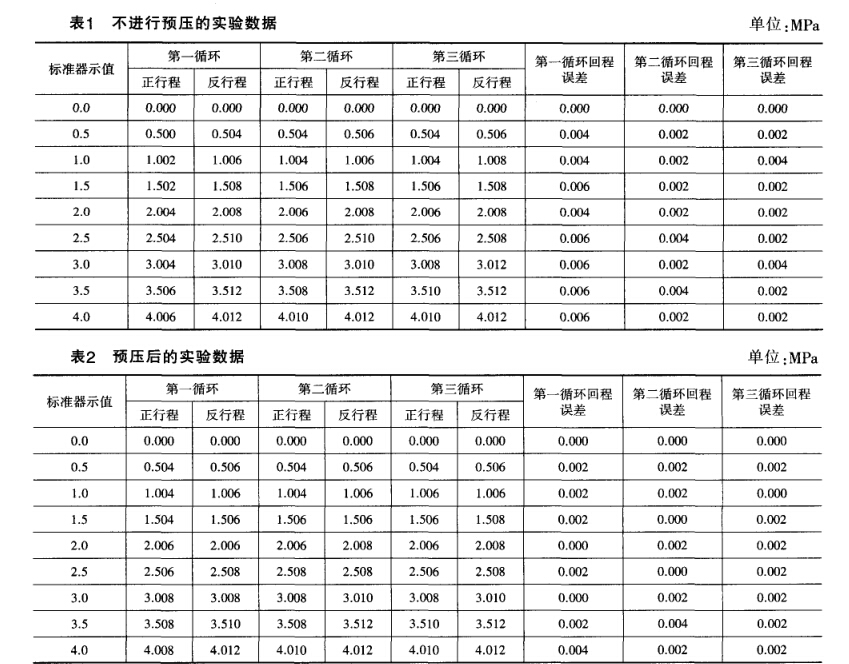

使用(0.1~6)MPa、0.02级的活塞式压力计作为标 准器，对一块0~4MPa、0.4级的精密压力表进行检定。 为避免弹簧管的弹性迟滞的影响，不进行预压和预压 的检定应分别在两天内完成，环境条件基本一致，实 验数据分别如表1和表2所示。

2.数据分析

从以上两组数据可以发现，不进行预压测量的 第一循环数据的回程误差与另外两个循环相比明 显偏大，而第二循环与第三循环的回程误差无明显 差异；预压后的3个循环回程误差的差异不是很明显。

从以上实验数据可以充分说明预压的重要作用， 经过预压使得弹簧管的弹性迟滞现象趋于稳定，各循 环的数据趋于一致，获得的实验数据更接近于精密压 力表在实际使用过程中的真实情况。

三、预压的重要性

1.在预压过程中，可以检査由精密压力表、检定 用标准器等组成的检定系统的密封性。

2.在预压过程中，还可以观察精密压力表的示值 状况、指针偏转平稳性等。

3.经过预压，精密压力表进人正常工作状态（弹簧管的弹性后效和弹性滞后趋于稳定），同时也是对 精密压力表的各组成部分起到“舒活筋骨”的作用。然后再进行检定，能够真实反映精密压力表的重复性，得到更准确的示值误差和回程误差。
