本文提供了在工业领域中的一种新型的压力表表盖开盖器，能够轻松快捷的打开和禁固各种尺寸压力表的表

盖。

一、概述

压力是工业生产过程中反映生产过 程稳定，保证工业生产正常进行、高效 节能的重要参数之一，因此在生产现场 中的压力管道和压力容器上广泛使用压 力表，以便对生产过程中的压力进行有 效的检测和控制。

在工业检测中，当遇到压力表指针 指示偏高或偏低甚至无指示、指针有跳 动迟滞现象或者不能回零及超量程等的 故障时，需要对压力表内部结构零部件 进行检查维修，此时，必须要将压力表 表盖打开。

目前使用的压力表大多为不锈钢 外壳类型的压力表，工业不锈钢压力表 一般由表壳、表盖和内部的弹簧管、游 丝、齿轮、连杆、机芯和指针等部件构 成，此类压力表表壳和表盖之间的连接 是非螺丝连接，而且压力表表盖光滑，

其圆环状外形构造使得普通工具难以将 其固定并轻松打开。且一般压力表内部 结构的弹簧管、游丝、齿轮和机芯等都 是特别精细，受不当外力后容易变形受 损。

二、早期开盖器的使用

在早期工厂中压力表的开启是采用 用手直接拧或者采用敲击的方法。对于 腕力较弱者而言或压力表外壳轻微变形 及外壳表面脏污严重的，用手拧开压力 表表盖无疑是一种考验，而敲击的方法 则更是费劲，敲击力过小起不到开盖的 效果，如果敲击力较大，会损坏压力表 的内部小零件，致使压力表报废，甚者 会对自己的手部产生不可预计的伤害，

最终得不偿失。在工厂中，应用最多的 压力表为Y-100型的不锈钢压力表，其表 盖直径为100mm。其他型号的压力表在 工厂中比较少，比如设备自带的压力表 等。在一般的压力表检修过程中，往往 开盖的时间会大于检修的时间，于是，

本文针对Y-100型的压力表设计了一种压 力表表盖开盖器，能够很好的解决以上 的问题。对于其他型号的压力表，可根 据压力表表盖直径大小，从而改变开盖 器本体的直径，可以做出适应于此类的压力表开盖器。

三、新型开盖器的设计和使用

为了克服压力表在校准时表盖开 启困难或无法开启的这一现状，提高工 作效率，节省时间和人力，本文设计了 一种新型的工业压力表开盖器，此开盖 器结构主要由连杆机构（1)、开盖器 本体（2)、手柄（3)和橡胶套（4) 组成。其中开盖器本体分左右两部分， 并相互对称，由连杆机构连接在一起， 手柄固定在开盖器本体上，压力表开盖 器连杆机构的材质为316不锈钢，连杆 机构与本体的连接方式为铆接。压力表 开盖器本体与压力表表盖的接触面采用 滚花制作，以增大摩擦力，防止压力表 本体与压力表表盖的接触面发生打滑现 象，而手柄的材质为316空心不锈钢管， 以减轻开盖器整体的重量，手柄长度为 300mm,确保力矩合适，且手柄手握处 加橡胶套，保证给力便，减少对手部的 损害且手柄的数量为两个，压力表开盖 器两手柄之间的夹角为10°,有助于更好 的加紧压力表表壳，两手柄与开盖器本体之间的连接方式为 焊接，此连接方式连接牢固，给力较大 时不松动。此压力表开盖器的主要示意 图，如图1~图3所示。

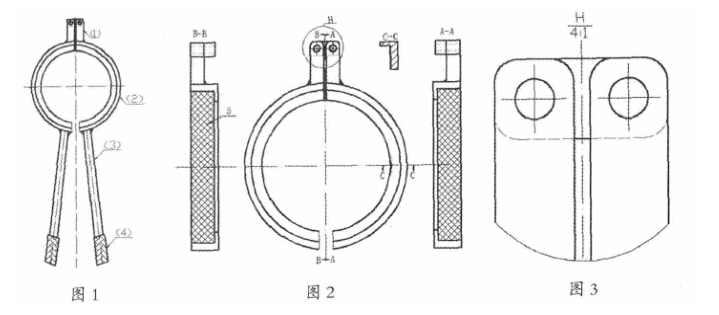

图1为本设计的一个优选方案示意 图，其中（1)连杆机构（2)开盖器本 体⑶手柄⑷橡胶套；

图2为连杆机构与开盖器本体的具体 结构示意图，其中A-A为右剖视图，B-B 为左剖视图，C-C为局部剖视图；

图3为连杆机构的局部放大图。

此开盖器的主要作用过程为：首先 将压力表安装在校验台上，用压力表开 盖器本体夹住压力表表盖，用手柄给力 加紧，然后朝着逆时针旋转，即可打开 表盖，朝着顺时针旋转，即可拧紧。

结语

这种压力表开盖器为压力表检定员 鉴定压力表减轻了劳动强度，提高了压 力表的鉴定效率，保证了工厂的正常运 行。解决了压力表表盖开启难或者无法 开启的问题，并可在压力表校验 台上直接使用开盖器，节约了大量的时 间和人力，尤其是对于腕力较弱者（女 性工作者）或压力表外壳轻微变形及外 壳表面腐蚀严重的压力表而言，是一个 很好的压力表开盖专用工具。且此压力 表开盖器可以适用于任何场所，如实验 室，校准检，现场等，方便携带，可以 直接在校验台上对压力表表盖进行拆 装，方便灵活。
