一、缩格

1.缩格概念

所谓缩格，顾名思义，就是缩小分度格，起缩小分 度格作用的那一部分就叫缩格，分度格缩格后余下的 部分就是在刻度盘上看到的靠近止销（刻度盘零位） 的左上方第一个异于其他分度格的小分度格。

也就是说，在压力表实际零位到测量上限的整 个测量范围内，刻度盘的分度格都是均匀的，与胡 克定律相一致，只不过在刻度盘第一个分度格处进 行了缩格，将第一个分度格的分度值分为两部分： 一部分是止销(刻度盘零位）到其左上方第一个小 分度格这部分，它的大小在数值上=分度值-缩格； 另一部分就是从刻度盘上看不到的缩格，它的具体 位置在刻度盘止销右下方，从止销（刻度盘零位）到实 际零位这部分，它的大小在JJG52-2013《弹性元件式 一般压力表、压力真空表和真空表检定规程》中这样 规定：缩格应不超过压力表允许误差的绝对值。在这 里JJG52-2013中没有给出缩格的具体数值，只是给 了一个范围，只要小于或者等于压力表的允许误差绝 对值即可。通过选取不同厂家、不同准确度等级以及 不同测量范围的压力表做实验，得出一个结论：缩格= 压力表允许误差绝对值。由此也就知道了规程为什么 规定“在通大气的情况下指针必须紧靠止销”，因为此 时止销零位恰是实际零位的最大允许误差点，不这样的话，实际零位和其他各点的误差都会超差，所以检 定时遇到指针没有紧贴止销的情况，必须对该压力表 进行示值误差调整，使其指针紧贴止销，防止各点误 差超差。

另外，假设缩格小于压力表允许误差绝对值的 话，只要指针到止销的距离加上缩格不超过压力表允 许误差绝对值就可以了，规程中“在通大气的情况下 指针必须紧贴止销”这一规定就多余了。所以由“缩格 应不超过压力表允许误差的绝对值”和“在通大气的 情况下指针必须紧靠止销”这两句话也可以判定：缩 格=压力表允许误差绝对值。

2.缩格（压力表允许误差绝对值）的计算方法

（1）缩格在整个测量范围内的具体数值计算方法 JJG52-2013里规定：缩格(压力表允许误差绝对值）等于测量范围与准确度等级的百分数的乘积。

（2）缩格在整个刻度盘标度角所占角度计算方法 这种计算方法是前一种计算方法的延伸，即把刻度盘上的标度角270。作为压力表的测量范围，则由上 面缩格计算方法可知，缩格角度是测量范围270。与准 确度等级的百分数的乘积。各准确度等级的压力表的 缩格角度如表1所示。

表1各准确度等级的压力表的缩格角度

经过详细计算，发现这两种表示缩格的方法是殊 途同归，即用这两种方法得到的缩格在分度值里和在 分度格所占角度里的比例相等。

3.缩格在刻度盘上的表现 如果用a代表缩格，即压力表允许误差绝对值，b 代表缩格后的分度格余下部分的数值，c代表该压力 表的分度值，那么如果它们之间的关系为a+b =C时，说 明这种表的缩格比分度值小，在刻度盘上的表现就是 止销（刻度盘零位）左上方第一个分度格比其他分度 格小，但总分度格格数不少。如上面所举的例子，准确 度等级为1.6级、测量范围为（0~1 )MPa、分度格总数为 50格的压力表，利用缩格（压力表允许误差绝对值）计 算公式可得a=(1x1.6%)MPa=0.016MPa，由分度值的 计算公式可得 c =(1 ^50)MPa =0.02MPa，b 二a -c = 0

0.004MPa，检定中最常见的还是这种b <a、a<c的压力 表，它们的关系如图1所示(o表示实际零位，o'表示刻 度盘零位，以下两图都一样）。

如果它们之间的关系为2c -a=b时，说明这种表的 允许误差绝对值比分度值大，所以缩格要超过一个分 度格，在刻度盘上的表现就是止销（刻度盘零位）左上 方第一个分度格比其他分度格小，并且总分度格格数 少了一个，如测量范围是(0~ 1 )MPa、分度格总数是50 格、准确度等级为2.5级压力表，a=(1 x2.5% )MPa =

025MPa，c = (1 +50)MPa =0.02MPa，b =2c-a=0.015MPa, 只是这种表很少见，它们的关系如图2所示。

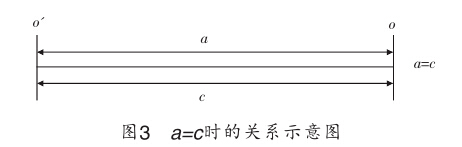

如果它们之间的关系为a=c，即6=0时，说明这种 表的允许误差绝对值恰好等于分度值，缩格正好占去 一个分度格，在刻度盘上的表现就是总分度格格数少 了一个，比如，测量范围是（0~4)MPa、分度格总数是 40格、准确度等级为2.5级的压力表a= (4x2.5%)MPa=

1 MPa，c = (4^40)MPa=0.1 MPa，a=c，b=0，在检定工作 中这种表也不多见，它们的关系如图3所示。

二、缩格的意义

1.压力表缩格后，可以提高压力表的零位，避免 弹性后效和弹性迟滞引起的指针不回零现象

弹性后效和弹性迟滞是压力表弹簧管的两大基本特性，它们是压力表产生回程误差和指针不回零位 的根本原因，两者同时存在，互相叠加，而且只能采取有效办法减小，不能彻底消除。

2.压力表缩格后，可以提高压力表的零位，避免 压力表的零点受环境压力的影响

压力表的零点是以大气压力为基准的，即环境压 力、大气压力变化，表压相对要随之变化。同一地方的 大气压力也会因大气的密度、湿度、温度的变化而有 所不同，所以指针在零点时会受到环境压力的影响， 产生不稳定的因素。

众所周知，压力表使用环境恶劣，加上升降压 频繁，久而久之，压力表的弹簧管性能就会降低，从 而导致低压时指针不归零。通常情况下，如果指针调 整不到压力表的实际零位，就会将其报废。但是由于 压力表的最佳使用范围是测量上限的1/3〜3/4，低于 1/3量限的部分，由于相对误差较大，不宜使用，所 以压力表制造中加入缩格这一工艺来抬高压力表 的零位，这样既不影响压力表的正常使用，又减少 了报废的压力表数量，从而做到节能降耗。
